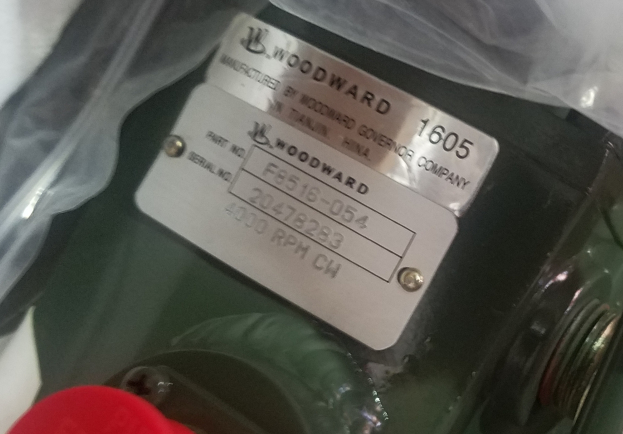

F8516-054 Woodward TG-13 Valisi

Woodward TG-13 ve TG-17, isokron (daimi hız) çalışmanın gerekli olmadığı buhar türbinlerinin kontrolü için mekanik-hidrolik hız düşüş yöneticileridir.

TG-13 ve TG-17 yöneticilerinin maksimum 40 derecelik bir terminal çubuğu hareketi vardır.Kontrolörler için maksimum iş kapasitesinin grafik bir gösterimi ve ilgili kontrolör terminal kulesinin yolculuk bilgileri için Şekil 1-1'e bakın..

Valiler için iç pompa, standart hız aralıkları üzerinde çalışmak üzere boyutlandırılmıştır:• 1100 ila 2400 rpm • 2400 ila 4000 rpm • 4000 ila 6000 rpm TG-13 yöneticisi 1034 kPa (150 psi) iç yağ basıncı ile çalışır, ve TG-17 1379 kPa (200 psi) iç yağ basıncı ile çalışır.Yüksek hız yöneticisi (4000 ila 6000 rpm) bazı uygulamalar için bir ısı değiştiricisine ihtiyaç duyabilir (2. bölümün sonuna bakın), Ne zaman bir Isı Değiştiricisi Gereklidir?). Her iki yöneticiler de, çıkış tork ve performansında bazı kayıplarla, belirtilen hız aralığının altında kontrol edebilirler.

Kullanıcılar, bir dökme demir kapağı veya bir dökme alüminyum kapağı ile mevcuttur.Hız ayarlama için iki araç mevcuttur.. vida hızı ayarlaması standarttır. kaldıraç hızı ayarlaması isteğe bağlıdır ve kapağın her iki tarafından uzanan bir tırnaklı şaft montajı tarafından sağlanır.
