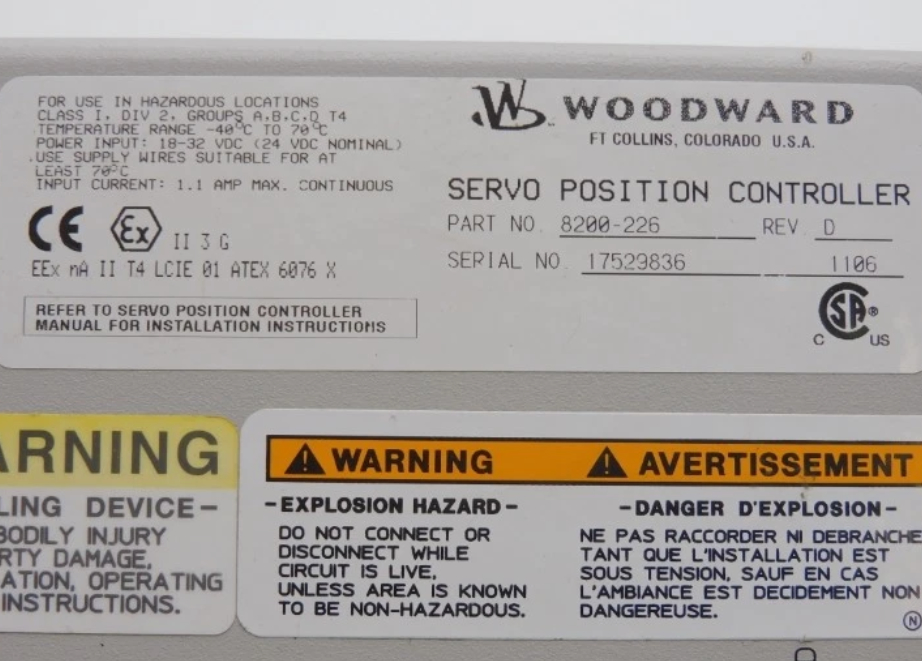

8200-226 Woodward Servo Pozisyon Kontrol Cihazı

8200-226 Woodward Servo Konum Kontrol Cihazı

Ürün Detayları:

Ek Bilgiler:

Açıklama:

8200-226, SPC'nin (Servo Konum Kontrol Cihazı) en son piyasaya sürülen modelidir. 8200-224 ve 8200-225 modellerinin yerini alır. SPC, bir kontrolden alınan bir konum talep sinyaline göre bir hidrolik veya pnömatik aktüatörü konumlandırır. SPC, tek veya çift konum geri besleme cihazları kullanarak tek bobinli bir aktüatörü konumlandırır. Konum talep sinyali, DeviceNet, 4–20 mA veya her ikisi aracılığıyla SPC'ye gönderilebilir. Bir Kişisel Bilgisayarda (PC) çalışan bir yazılım programı, kullanıcının SPC'yi kolayca yapılandırmasına ve kalibre etmesine olanak tanır.

SPC Servis Aracı, bir SPC'yi yapılandırmak, kalibre etmek, ayarlamak, izlemek ve sorun gidermek için kullanılır. Servis aracı bir PC'de çalışır ve bir seri bağlantı yoluyla SPC ile iletişim kurar. Seri port konektörü, 9 pimli bir alt-D sokettir ve PC'ye bağlanmak için düz bir kablo kullanır. Woodward, 9 pimli seri konektörü olmayan yeni bilgisayarlar için gerekirse bir USB - 9 pimli Seri Adaptör kiti sunar (P/N 8928-463).

Bu kit, bir USB adaptörü, yazılım ve 1,8 m (6 ft) seri kablo içerir. (SPC Servis Aracı kurulum talimatları için Bölüm 4'e bakın.) SPC, SPC Servis Aracı'nın yapılandırma dosyası düzenleyicisi kullanılarak, daha sonra SPC'ye yüklenen bir dosya oluşturularak yapılandırılır. SPC Servis Aracı ayrıca, mevcut bir yapılandırmayı bir SPC'den yapılandırma dosyası düzenleyicisine okuyabilir.

Bir SPC ilk kez bir aktüatöre bağlandığında, aktüatörün konum geri besleme dönüştürücüsüne kalibre edilmelidir. Kullanıcı, kalibrasyon süreci boyunca servis aracı tarafından yönlendirilir. Kalibrasyon ayrıca DeviceNet bağlantısı aracılığıyla kontrol tarafından da gerçekleştirilebilir. Kalibrasyon prosedürü, GAP™ yardım dosyasında bulunabilir.

SPC, 1,1 A maks. akım kapasitesi ile 18 ila 32 Vdc'lik bir voltaj kaynağı gerektirir. Çalışma gücü için bir pil kullanılıyorsa, kararlı bir besleme voltajını korumak için bir pil şarj cihazı gereklidir. Güç hattı, güç uygulandığında 20 A, 100 ms'lik bir ani akıma dayanabilen 5 A, 125 V'luk bir sigorta ile korunmalıdır.
