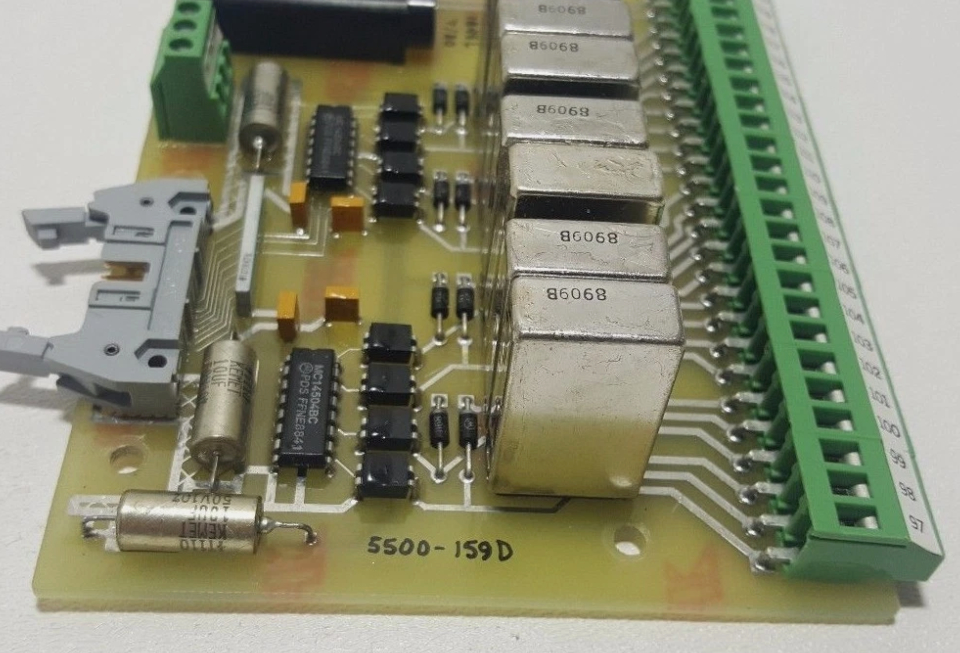

5500-159D Woodward Röle Kontrol Kurulu

5500-159D Woodward RELAY CONTROL BOARD

Ürün ayrıntıları:

Ek Bilgiler:

Açıklama:

Bu kılavuz, buhar türbinleri için Woodward Peak 150 dijital kumandası ve onu programlamak için kullanılan el bilgisayarı (9905-292) hakkında bilgi verir.  Installation & Hardware (Chapter 2)  Overview of Turbine System Operation (Chapter 3)  Peak 150 Inputs & Outputs (Chapter 4)  Peak 150 Control Functions (Chapter 5)  Explanation of Operating Procedures (Chapter 6)  Overview of Hand Held Programmer and Menus (Chapter 7)  Set up of Configuration menus (Chapter 8)  Set up of Service menus (Chapter 9)  Detailed Functional Block Diagram (Chapter 10)  Modbus Communications (Chapter 11)  Troubleshooting (Chapter 12)  Service Options (Chapter 13)  Program Worksheets (Appendix) Parameter names are shown in all capital letters and match the syntax as seen on the Hand Held Programmer or the plant wiring diagram.

Paketleme Şekil 2-1 Peak 150 kontrolünün bir taslak çizimidir. Tüm Peak 150 kontrol bileşenleri tek bir NEMA 4X kabinde yer almaktadır. Kabin içeride veya dışarıda monte edilebilir.İç kısımlara erişim, altı kapalı vida ile kapalı tutulan sağ taraflı bir kapıdan geçer.Kaplamanın yaklaşık boyutu 19 x 12 x 4 inç (yaklaşık 483 x 305 x 102 mm). Kaplamanın kablo erişim için alt kısmında iki açılışı vardır.Bir delik yaklaşık 25 mm çapında, diğeri ise yaklaşık 38 mm (1,5 inç) çaplıdır.

Tüm iç bileşenler endüstriyel sınıf. Bileşenler arasında CPU (merkezi işlem birimi), hafızası, anahtarlama güç kaynağı, tüm röleler, tüm giriş / çıkış devreleri,ve ön kapı ekranı için tüm iletişim devreleri, dokunmatik klavye, uzaktan RS-232, RS-422 ve RS-485 Modbus iletişimleri.

Montaj Standart Peak 150 kontrol kablosu, kapağın açılması ve kablo erişimi için yeterli alan sağlayan bir duvara veya 19 " (483 mm) rafına dikey olarak monte edilmelidir.Biri sağ tarafta, diğeri sol tarafta., güvenli bir şekilde montajına izin verir.

Elektriksel Bağlantılar Tüm elektrik bağlantıları, kabinin altındaki iki açıklıktan kabinin içindeki terminal bloklarına yapılır.Tüm düşük akım hatlarını büyük kablo bağlantısı bağlantısı üzerinden yönlendirin. Tüm yüksek akım hatlarını küçük kablolama portu üzerinden yönlendir. Her bir MPU ve her bir aktüatör için kablolama ayrı korunmalıdır. Ayrıca her bir mA giriş için ayrı koruma öneririz.Bağlantı girişleri, tek bir genel kalkanla tek bir çok iletkenli kablo içinde bir araya getirilebilir.Kalkanlar sadece Peak 150 kontrolünde bağlanmalıdır. Relay ve güç kaynağı kabloları normalde kalkan gerektirmez.

• RELAY CONTROL BOARD
• Tek Liman
• 8-RELAY ARRAY
• Vuruş Klemesi Terminalleri
• 250 V 1 A FUSYON RATING
