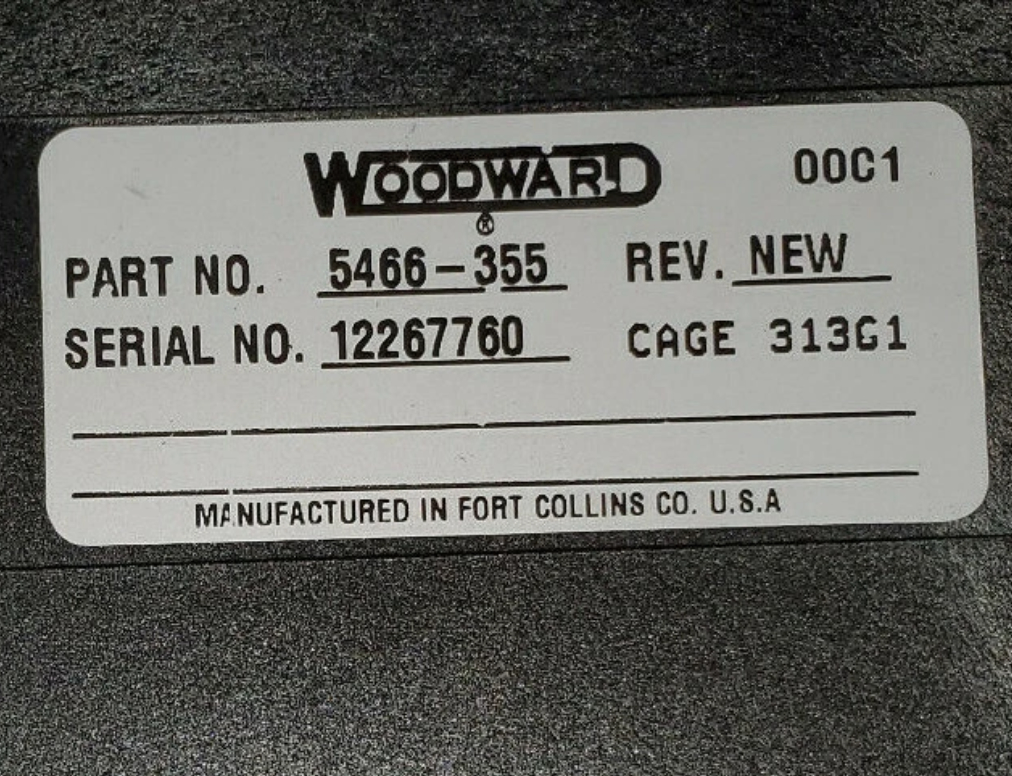

5466-355 Woodward Netcon Uzaktan Şasi Alıcı Modülü

5466-355 Woodward NETCON UZAKTAN KUMANDA ŞASİ ALICI-VERİCİ MODÜLÜ

Ürün Detayları:

Ek Bilgiler:

Açıklama:

Bu Aktüatör Sürücü modülü, CPU'dan dijital bilgi alır ve dört orantılı aktüatör-sürücü sinyali üretir. Bu sinyaller orantılıdır ve maksimum aralıkları 0 ila 25 mAdc veya 0 ila 200 mAdc'dir. Şekil 10-5, dört kanallı Aktüatör Sürücü modülünün bir blok diyagramıdır. Sistem, çıkış değerlerini VME-bus arayüzü aracılığıyla çift portlu belleğe yazar.

Mikrodenetleyici, değerleri EEPROM'da saklanan kalibrasyon sabitlerini kullanarak ölçeklendirir ve çıkışların uygun zamanda gerçekleşmesini planlar. Mikrodenetleyici, her bir kanalın çıkış voltajını ve akımını izler ve herhangi bir kanal ve yük arızası hakkında sistemi uyarır. Sistem, ayrı ayrı
akım sürücülerini devre dışı bırakabilir. Mikrodenetleyici veya sistem tarafından modülün çalışmasını engelleyen bir arıza tespit edilirse, ARIZA LED'i yanacaktır.

10.3.3—Kurulum
Modüller, kontrol şasisindeki kart kılavuzlarına kaydırılır ve anakarta takılır. Modüller, ön panelin üst ve alt kısmında bulunan iki vida ile yerinde tutulur. Ayrıca modülün üst ve alt kısmında, geçiş yapıldığında (dışarı itildiğinde) modülleri kartların anakart konektörlerinden ayrılacak kadar dışarı hareket ettiren iki tutamak bulunur.

10.3.4—FTM Referansı
Dört Kanallı Aktüatör Modülü FTM için eksiksiz saha kablolama bilgileri için Bölüm 13'e bakın. Modüller, FTM'ler ve kablolar için parça numarası çapraz referansı için Ek A'ya bakın.

10.3.5—Sorun Giderme
Her I/O modülünde, modülün durumunu gösteren kırmızı bir arıza LED'i bulunur. Bu LED, modülde bir sorun olması durumunda sorun gidermeye yardımcı olacaktır. Sürekli yanan kırmızı bir LED, aktüatör denetleyicisinin CPU modülü ile iletişim kurmadığını gösterir. Yanıp sönen kırmızı LED'ler, modülle ilgili dahili bir sorunu gösterir ve modülün değiştirilmesi önerilir.
