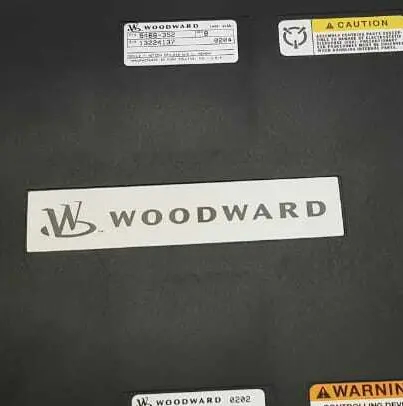

5466-352 Woodward Netcon CPU_040 w/o ll bellek

5466-352 Woodward NETCON CPU_040 W/O LL Bellek

Ürün ayrıntıları:

Ek Bilgiler:

Açıklama:

Bu Aktüatör Sürücü modülü CPU'dan dijital bilgi alır ve dört orantılı aktüatör-sürücü sinyali üretir.Bu sinyaller orantılıdır ve maksimum aralıkları 0 ila 25 mAdc veya 0 ila 200 mAdc' dir.Şekil 10-5 dört kanallı Aktuatör Sürücüsü modülünün bir blok diyagramıdır. Sistem iki portlu belleğe çıkış değerlerini VME-bus arayüzü aracılığıyla yazar.

Mikro denetleyici, EEPROM'da depolanan kalibrasyon sabitlerini kullanarak değerleri ölçeklendirir ve çıkışların uygun zamanda gerçekleşmesini planlar.Mikro denetleyici her kanalın çıkış voltajını ve akımını izler ve her kanal ve yük hatasından sistemi uyarırSistem bireysel olarak
Eğer mikro denetleyici veya sistem tarafından modülün çalışmasını engelleyen bir hata tespit edilirse, FAULT LED yanıyor.

10.3.3  Kurulum
Modüller, kontrol cihazının şasi içindeki kart kılavuzlarına kayar ve ana panoya bağlanır. Modüller, ön panelin üst kısmında ve alt kısmında bulunan iki vida ile yerlerinde tutulur.Ayrıca modülün üst ve alt kısmında iki tutak vardır., değiştirildiğinde (dışa doğru itildiğinde), modülleri, panellerin ana kart bağlantılarını ayırması için yeterince uzakta hareket ettirin.

10.3.4FTM Referansı
Dört Kanallı Aküatör Modülü FTM için tam alan kablolama bilgileri için 13. bölüme bakın. Modüller, FTM'ler ve kablolar için parça numarası çapraz referansı için Ek A'ya bakın.

10.3.5  Sorun giderme
Her I/O modülünde, modülün durumunu gösteren kırmızı bir hata LED'si vardır.Bir katı kırmızı LED, aktüatör denetleyicisinin CPU modülüyle iletişim kurmadığını gösterir.Parlayan kırmızı LED'ler modülün iç problemini gösterir ve modülün değiştirilmesi önerilir.
