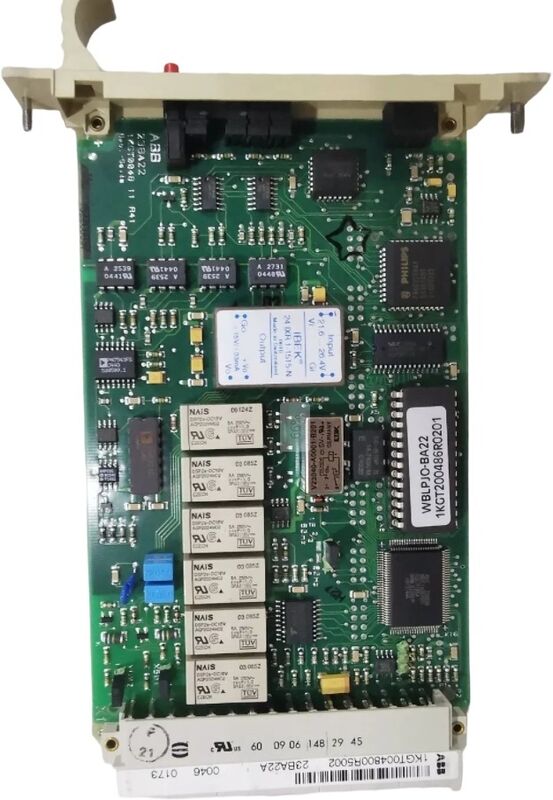

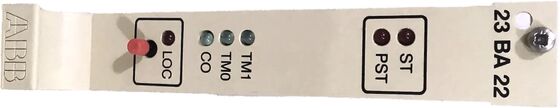

23BA22 1KGT004800R5002 ABB Komuta Çıktısı İzleme Modülü Tablosu

ABB Komuta Çıkış İzleme Modülü (23-BA22 1KGT004800R5002) endüstriyel otomasyon uygulamaları için tasarlanmış sofistike bir kontrol sistemi bileşenidir.

Bu komut çıkışı izleme modülü, kontrol sistemlerinde kritik doğrulama işlevlerini yerine getirir.İletişim birimi ve çıkış kartı modülü, çıkış öncesi doğrulama dizisini başlatır.. (1 out-of-n) kontrolü komut çıkışı izleme panosunda etkinleştirilmiştir 23BA22,aynı zamanda anahtarlı çıkış devresi içinde ara verilecek rölesinin direncini ölçerken ve onu parametrelenmiş üst ve alt sınırlara karşı karşılaştırırken. Ölçülen direnç belirlenmiş aralığın içine düştüğünde, nesne komutu ikili çıkış paneli 23BA20 üzerinden serbest bırakılır.Nabız süresinin sürekli izlenmesiyleÇıktı yanıt göstergesiyle veya 23BA22'de zamanlayıcı sona erdiğinde devre dışı bırakılır. Bu kontroller sırasında herhangi bir test koşulunun başarısız olması durumunda, komut derhal iptal edilir. Standart RTU istasyon uygulamalarında, tek bir 23BA22 kartı (1'den n) kontrolünü gerçekleştirmek için yeterlidir.Farklı direnç değerlerine sahip çoklu ara verici röle türleri içeren konfigürasyonlar için, 23BA22 kartı, yardımcı test voltajını ayrı bir yalıtılmış gerilim kaynağı ile beslediği sürece iki bağımsız kontrol devresini destekleyebilir.
