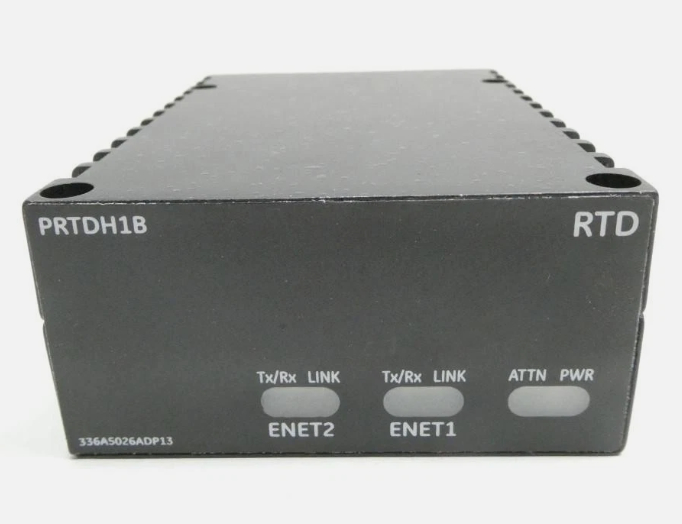

IS220PRTDH1B GE RTD Giriş Paketi

IS220PRTDH1B, General Electric (GE) tarafından üretilen bir RTD giriş modülüdür ve Mark VIe dağıtılmış kontrol sistemleri serisinin bir parçasıdır.

Modül öncelikle sıcaklık ölçümü için kullanılır ve yüksek hassasiyetli sıcaklık verisi toplama ve işleme yetenekleri sağlamak için I/O Ethernet ağına bağlanmak üzere direnç sıcaklık probu (RTD) giriş portunu kullanır.

IS220PRTDH1B modülü, RTD giriş terminal kartına bağlantı yoluyla sıcaklık sinyallerinin gerçek zamanlı olarak alınmasını destekler.

Modül, tüm Mark VIe dağıtılmış I/O modülleri tarafından paylaşılan temel parça olan bir işleme kartı içerir ve ayrıca verimli sinyal dönüşümü ve işleme sağlamak için termokupl giriş fonksiyonuna adanmış bir toplama kartı ile donatılmıştır.

RTD giriş modülü yalnızca simpleks çalışmayı destekler, bu da verilerin aynı anda yalnızca bir yönde iletilebileceği anlamına gelir.

Modül, üç pimli bir güç girişi ile çalışır ve bir DC-37-pin konektör aracılığıyla ilgili terminal kartına bağlanır.

Modül, veri çıkışı için çift RJ45 Ethernet arayüzü ile donatılmıştır ve kullanıcıların cihazın çalışma durumunu gerçek zamanlı olarak anlamalarını sağlayan sezgisel teşhis fonksiyonları sağlamak için LED göstergelerine sahiptir.

IS220PRTDH1B modülü 8 adede kadar RTD girişini desteklerken, TRTD terminal kartı 16 RTD girişini destekleyecek şekilde genişletilebilir.

Bu, sistemin sıcaklık toplama gerçekleştirirken birden fazla sinyal kaynağını verimli bir şekilde işlemesini sağlayarak, karmaşık endüstriyel otomasyon kontrol ortamları için uygun hale getirir.
