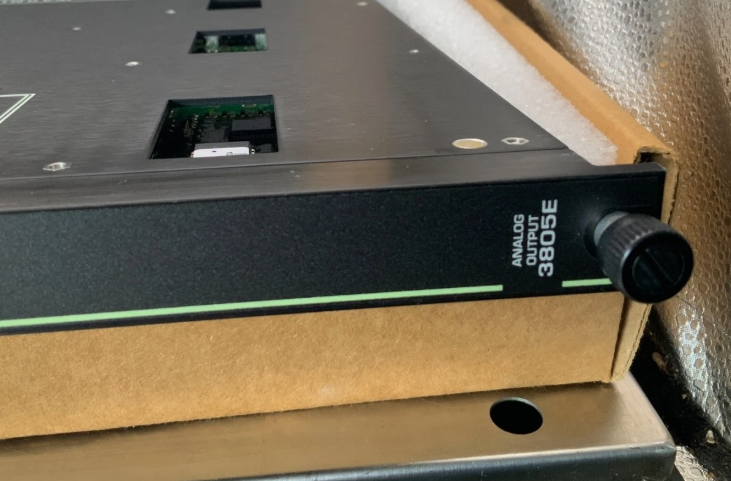

Invensys Triconex 3805E Analog Çıkış Modülü

3805E Invensys Triconex Analog Çıkış Modülü

Ürün ayrıntıları:

Açıklama:

Analog çıkış (AO) modülü, ana işlemci modülünden çıkış sinyalleri üç kanaldan her birinde alır.Her bir veri kümesi daha sonra oylanır ve sekiz çıkışı yönlendirmek için sağlıklı bir kanal seçilir.Modül kendi akım çıkışlarını ( Giriş voltajları olarak) izler ve kendi kendini kalibre etme ve modül durumu bilgileri sağlamak için bir iç voltaj referansı korur.Modülün her kanalı, yük varlığına veya kanal seçimine bağlı olarak analog sinyallerin doğruluğunu ve varlığını doğrulayan bir akım döngüsüne sahiptir.Modülün tasarımı, seçilmemiş bir kanalın alanın analog sinyalini yönlendirmesini engeller.

Ek olarak, modülün her kanalı ve devresinde sürekli teşhisler yapılır.ki bu da şasi alarmını aktive eder.. Modül Hata göstergesi sadece bir kanal hatasını gösterir, modül arızası değil. Modül iki kanal arızasıyla düzgün çalışmaya devam eder.Açık döngü algılaması, modülün bir veya daha fazla çıkışa akım yönlendiremeyeceği durumlarda etkinleşen bir Yük göstergesi ile sağlanır..

Modül, PWR1 ve PWR2 olarak adlandırılan bireysel güç ve sigorta göstergeleri ile yedek döngü güç kaynakları sağlar. Analog çıkışlar için dış döngü güç kaynakları kullanıcı tarafından sağlanmalıdır.Her analog çıkış modülü 1 ampere kadar gerektirir @ 24-42.5 volt. Bir veya daha fazla çıkış noktasında açık bir döngü tespit edildiğinde bir LOAD göstergesi etkinleştirilir. Döngü gücü varsa PWR1 ve PWR2 açık olur.
