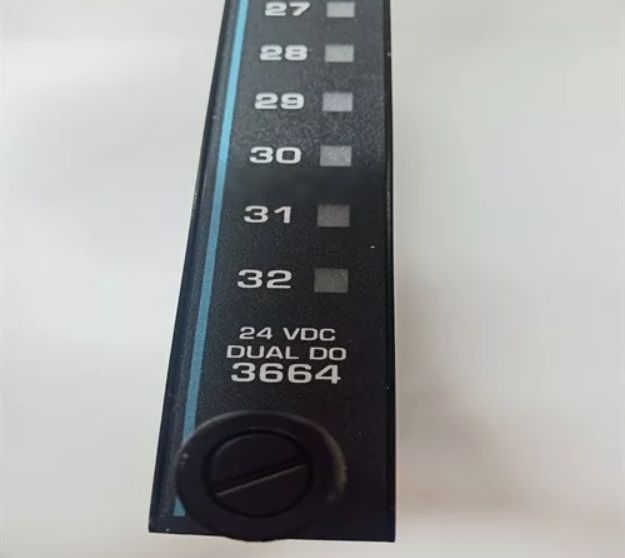

3664 Invensys Triconex Çift Dijital Çıkış Modülü

3664 Invensys Triconex Çift Dijital Çıkış Modülü

Ürün ayrıntıları:

Açıklama:

Çift dijital çıkış (DDO) modülleri, ana işlemcilerden tek bir paralel veya seri yol boyunca çıkış sinyalleri alır ve her anahtar için bireysel olarak 3'ten 2 oylama işlemini uygular.Değiştiriciler, bir çıkış sinyali üretir ve sonra alan sonuna aktarılır.TMR modülleri üzerindeki dört katlı çıkış devresi, tüm kritik sinyal yolları için birden fazla redundansi sağlarken, çift devreler güvenli operasyonu sağlamak için yeterli redundansi sağlar.

Çift modül, düşük maliyetin maksimum kullanılabilirlikten daha önemli olduğu güvenlik açısından kritik kontrol programları için optimize edilmiştir.Çift dijital çıkış modülleri, her bir çıkış anahtarının çalışmasını bir yükün varlığından bağımsız olarak doğrulayan bir voltaj döngüsüne sahiptir.
Bulunan alan voltajı çıkış noktasının komutlu durumuna uymadığında,
Yük/FUSE alarm göstergesi.

Ek olarak, çift dijital çıkış modülünün her kanalı ve devresi üzerinde devam eden teşhisler yapılır.ki bu da şasi alarm sinyalini aktive eder.Çift modül, çoğu tek hatanın varlığında düzgün çalışır ve bazı türde birden fazla hatayla da düzgün çalışabilir, ancak sıkışmış OFF hatası bir istisnadır.Eğer çıkış anahtarlarından biri sıkışmış OFF hatası varsa, çıkış OFF durumuna geçer ve sıcak yedek modüle geçiş sırasında bir arıza meydana gelebilir.

Çift dijital çıkış modülleri, arızalı bir modülü çevrimiçi olarak değiştirmeyi sağlayan sıcak yedek kapasitesini destekler.
Yapılandırılmış bir şasiye uygun olmayan bir montajı önlemek için kilitlenmiştir.

Çift dijital çıkış modülleri, Tricon arka planına kablo arayüzü olan ayrı bir dış bitiş paneli (ETP) gerektirir.,Bu yüzden alan gücü alanın sonundaki her çıkış noktasına kablola bağlanmalıdır.
