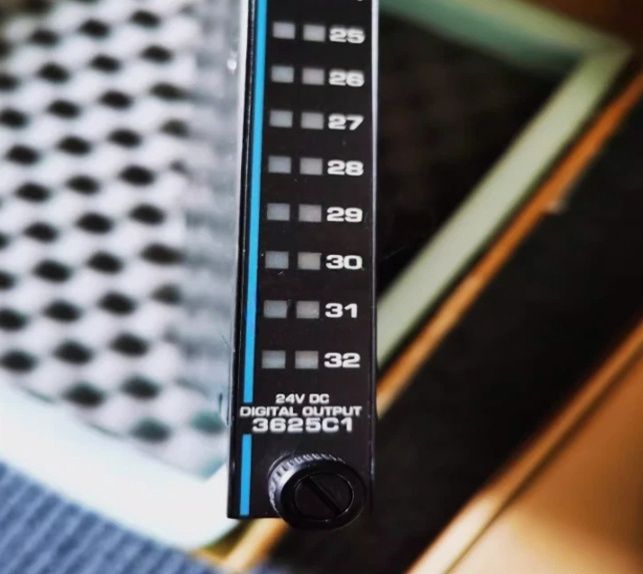

3625C1 Triconex Denetimli Dijital Çıkış Modülü

3625C1 Invensys Triconex Denetlenmiş Dijital Çıkış Modülü

Ürün ayrıntıları:

Açıklama:

En kritik kontrol programları için tasarlanan denetlenen dijital çıkış (SDO) modülleri, çıkışları bir sistemde kalan sistemlerin ihtiyaçlarını karşılar.
SDO modülü, ana işlemcilerin çıkış sinyallerini üç kanaldan her birinde alır.Üç sinyalden oluşan her bir dizi, güç transistörleri olan tamamen hata toleranslı dört katlı çıkış anahtarı tarafından oy kullanılır., böylece oy verilen bir çıkış sinyali alan sonuna aktarılır.

Her bir SDO modülü, her çıkışın çalışmasını doğrulayan sofistike çevrimiçi teşhislerle birleştirilen bir voltaj ve akım döngüsü devresine sahiptir
Bu tasarım, çıkış sinyalini etkilemeye gerek kalmadan tam arıza kapsamı sağlar.
Modüllere “denetim altında” denir çünkü hata kapsamı potansiyel alan sorunlarını da kapsar.alan devre SDO modülü tarafından denetlenir, böylece aşağıdaki alan hataları tespit edilebilir::

• Güç kaybı veya patlamış sigorta

• Açık veya eksik yük

• Yükün hatalı bir şekilde enerjiye bağlanmasına neden olan kısa alan

• Enerji kesilmiş durumda kısa devre yükü

Herhangi bir çıkış noktasında alan voltajını algılamamak, güç alarm göstergesini harekete geçirir.Tüm SDO modülleri sıcak yedek modülleri destekliyor ve Tricon arka planına kablo arayüzü ile ayrı bir dış bitiş paneli (ETP) gerektiriyor
