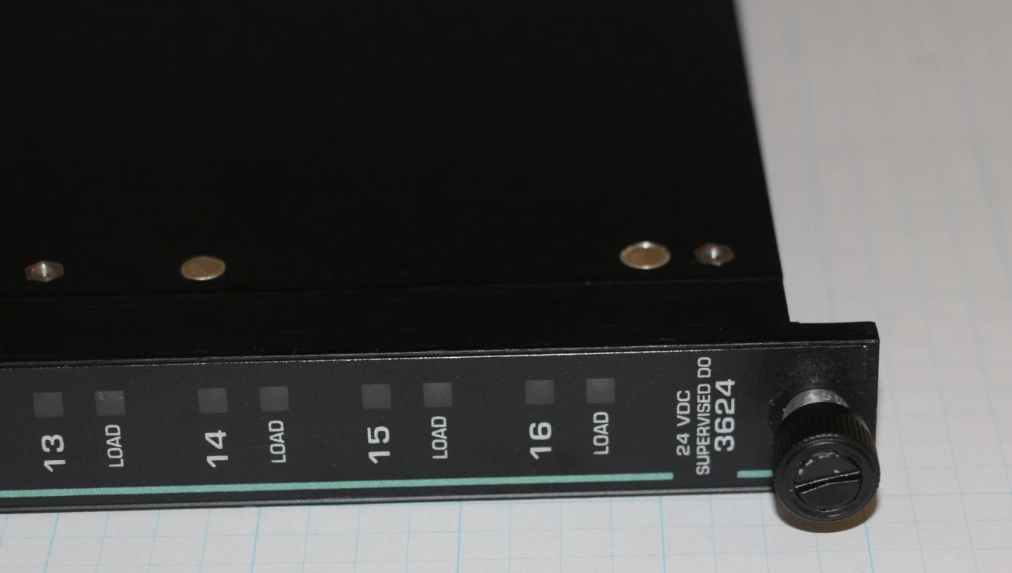

Invensys Triconex 3624 Denetlenen Dijital Çıkış Modülü

3624 Invensys Triconex Denetimli Dijital Çıkış Modülü

Ürün Detayları:

Açıklama:

En kritik kontrol programları için tasarlanan, denetimli dijital çıkış (SDO) modülleri, çıkışları uzun süre (bazı uygulamalarda yıllarca) tek bir durumda kalan sistemlerin ihtiyaçlarını karşılar. Bir SDO modülü, üç kanaldan her birinde ana işlemcilerden çıkış sinyalleri alır. Daha sonra, her üç sinyal kümesi, elemanları güç transistörleri olan, tamamen arızaya dayanıklı dörtlü bir çıkış anahtarı tarafından oylanır, böylece oylanan bir çıkış sinyali saha sonlandırmasına iletilir.
Her SDO modülü, her bir çıkışın çalışmasını, saha devresini ve bir yükün varlığını doğrulayan, gelişmiş çevrimiçi teşhislerle birleştirilmiş voltaj ve akım geri besleme devresine sahiptir.

Modüller, arıza kapsamının potansiyel saha sorunlarını içerecek şekilde genişletilmesi nedeniyle “denetimli” olarak adlandırılır. Başka bir deyişle, saha devresi, aşağıdaki saha arızalarının tespit edilebilmesi için SDO modülü tarafından denetlenir:
• Güç kaybı veya sigorta atması
• Açık veya eksik yük

• Yükün hatalı olarak enerjilenmesine neden olan bir saha kısa devresi

• Enerjisiz durumda kısa devre olmuş bir yük

Herhangi bir çıkış noktasında saha voltajının tespit edilememesi, güç alarm göstergesini etkinleştirir. Bir yükün varlığının tespit edilememesi, yük alarm göstergesini etkinleştirir. Tüm SDO modülleri, yedek modülleri destekler ve Tricon arka paneline bir kablo arayüzü ile ayrı bir harici sonlandırma paneli (ETP) gerektirir
