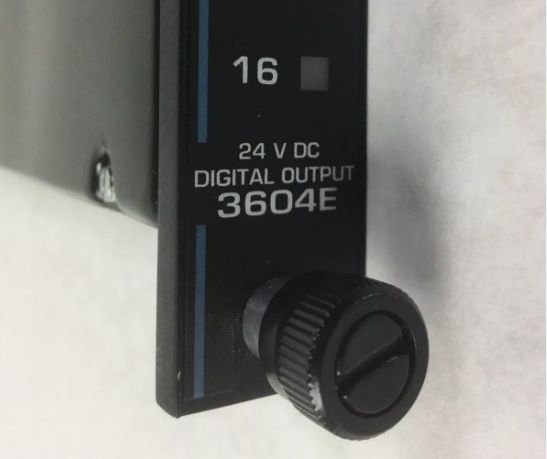

3604E Invensys TRICONEX Dijital Çıkış Modülü

3604E Invensys TRICONEX Dijital Çıkış Modülü

Ürün Detayları:

Açıklama:

3604E TMR dijital çıkış (DO) modülü, üç kanaldan her birindeki ana işlemcilerden çıkış sinyalleri alır. Üç sinyalin her bir seti daha sonra modüldeki özel dört katlı çıkış devresi tarafından oylanır. Devre, bir oylanan çıkış sinyali üretir ve bunu saha sonlandırmasına iletir. Dört katlı oylama devresi, tüm kritik sinyal yolları için çoklu yedeklilik sağlar, güvenliği ve maksimum kullanılabilirliği garanti eder.

Her TMR dijital çıkış modülü, bir yükün varlığından bağımsız olarak her çıkış anahtarının çalışmasını doğrulayan ve gizli arızaların var olup olmadığını belirleyen bir voltaj geri döngü devresine sahiptir. Algılanan saha voltajının, çıkış noktasının komut verilen durumuyla eşleşmemesi, YÜK/SİGORTA alarm göstergesini etkinleştirir.

Ek olarak, bir TMR dijital çıkış modülünün her kanalı ve devresi üzerinde devam eden teşhisler gerçekleştirilir. Herhangi bir teşhiste herhangi bir arıza
kanal, Arıza göstergesini etkinleştirir, bu da şasi alarm sinyalini etkinleştirir. Arıza göstergesi yalnızca bir kanal arızasını gösterir, bir
modül arızası değil. Modülün tek bir arıza varlığında düzgün çalışması garanti edilir ve belirli türdeki çoklu arızalarla düzgün çalışmaya devam edebilir.
