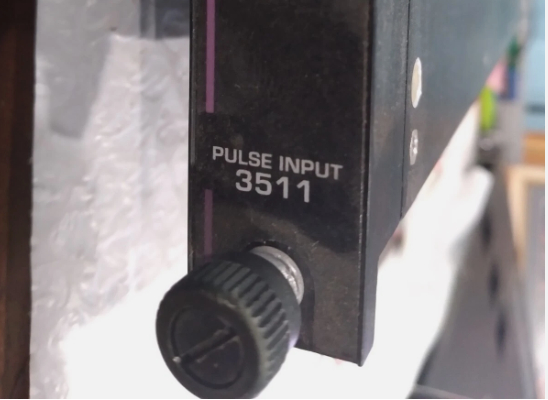

3511 Invensys Triconex Puls Giriş Modülü

3511 Invensys Triconex Puls Giriş Modülü

Ürün ayrıntıları:

Açıklama:

3511 impuls girişi (PI) modülü sekiz çok hassas, yüksek frekanslı giriş sağlar.Turbinler veya kompresörler gibi dönen ekipmanlarda yaygın olan güçlendirilmemiş manyetik hız sensörleri ile kullanım için optimize edilmiştir.Modül, manyetik dönüştürücü giriş cihazlarından gelen voltaj geçişlerini algılar ve seçili bir zaman penceresi boyunca biriktirir (hız ölçümü).

Sonuçta elde edilen sayım, ana işlemcilere aktarılan bir frekans veya RPM üretmek için kullanılır.PI modülü üç izole giriş kanalı içerirHer giriş kanalı bağımsız olarak tüm veri girişimlerini modüle işler ve verileri en yüksek bütünlüğü sağlamak için verileri oylayan ana işlemcilere aktarır.

Her bir modül, her bir kanalda tam devam eden teşhisler sağlar.
Hata göstergesi sadece kanal hatasını gösterir, modül arızası değil.Modülün tek bir arıza varlığında düzgün çalışması garanti edilir ve bazı türde çoklu arızalarda düzgün çalışmaya devam edebilir..

Dövme girişi modülü, hotspare modüllerini destekler.

Giriş özellikleri (AC bağlı, dengelenmiş diferansiyel)
Güncelleme Hızı 25 ms, tipik
Impedans (yük) > 8 KW, 20 KW tipik
Genel Mod Aralığı -100 VDC'den +100 VDC'ye kadar en yüksek seviye ile en yüksek seviye arasında
Normal Mod Aralığı 1,5 V'den 200 V'ye kadar, en yüksek seviyeye kadar
Aşma Koruması ±150 VDC, sürekli
150 milivolt histerez, tipik
Dalga şekli Sinüs, kare, nabız vb.
Görev döngüsü %10 ila %90
Frekans 20 Hz ila 20.000 Hz
Akım aralığı 0-20 mA (250 ohm şant)
