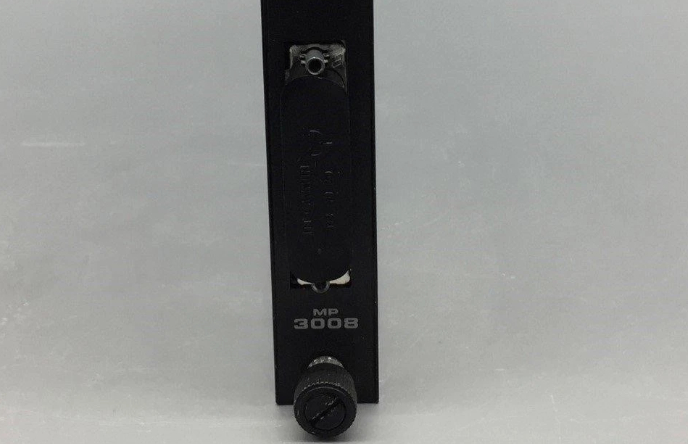

3008 Invensys TRICONEX Tricon Sistemleri için ana işlemci

3008 Invensys TRICONEX Ana işleyiciler

Ürün ayrıntıları:

Açıklama:

Model 3008 Ana işlemciler Tricon v9.6 ve sonraki sistemler için kullanılabilir.
Ayrıntılı özellikler için bakınız:
Planlama ve Kurulum Rehberi
Tricon Sistemleri.
Üç milletvekili kurulmalıdır.
Her Tricon sisteminin ana şasi.
Her milletvekili bağımsız olarak iletişim kurar.
I/O alt sistemi ile ve
Kullanıcı tarafından yazılmış bir kontrol programı.
Olaylar Sırası (SOE)
ve Zaman Senkronizasyonu
Her tarama esnasında, polis memurları
durum için ayrık değişkenler belirlenmiştir
Olaylar olarak bilinen değişiklikler.
olay meydana gelir, milletvekilleri mevcut kaydetmek
değişken durum ve zaman damgası
Bir SOE bloğunun tamponu.
Eğer birden fazla Tricon sistemi
NCM'ler aracılığıyla bağlantılı, zaman
Senkronizasyon yeteneği
Etkili bir devlet işletmesi için tutarlı bir zaman tabanı
Zaman damgası.
Teşhis
Geniş çaplı teşhisler
Her bir MP, I/O modülünün sağlığı ve
İletişim kanalı geçici
hatalar kaydedilir ve maskeli
Donanım çoğunluk oylama devresinde.
Kalıcı hatalar teşhis edilir ve
Yanlış modül sıcakta değiştirildi.
MP teşhisleri şu görevleri yerine getirir:
• Sabit program hafızasını ve
statik RAM
• Tüm temel işlemci ve hareketli nokta talimatlarını ve işletim sistemlerini test edin.
Modlar
• Kullanıcı hafızasını
TriBus donanımlı oylama devreleri
• Paylaşılan bellek arayüzünü doğrulayın
Her I/O iletişiminde
İşlemci ve kanal
• El sıkışmasını kontrol edin ve ara verin
CPU arasındaki sinyaller, her I/O
İletişim işlemcisi ve
kanal
• Her I/O iletişimini kontrol edin
İşlemci ve kanal
Mikroprosesör, ROM, paylaşılan
RS485 alıcılarının hafıza erişimi ve döngüsü
• TriClock ve TriBus'u kontrol edin
Arabirimler
