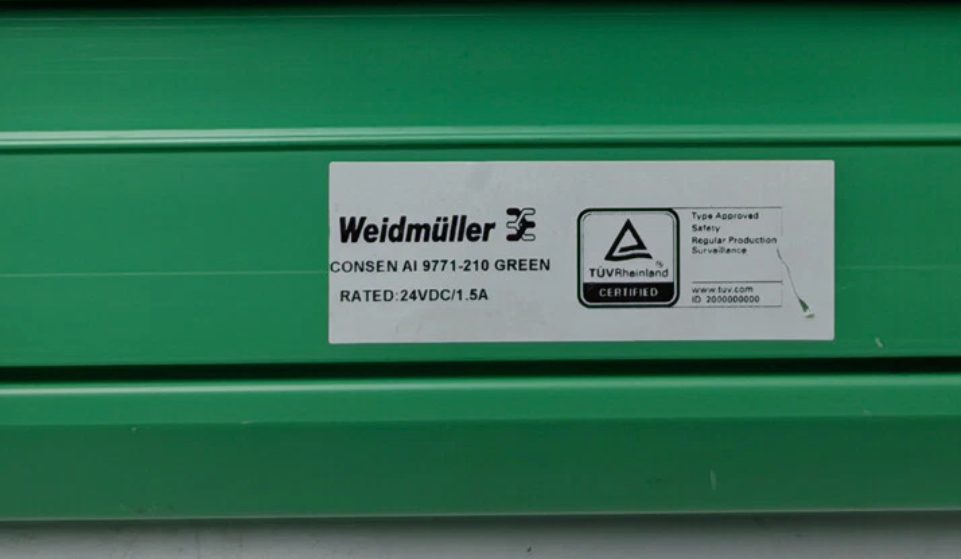

Invensys TRICONEX 9771-210 Analog Giriş Modülleri için Klemens Kartı

9771-210 7760059032 Invensys TRICONEX Terminal Kartı

Ürün Detayları:

Açıklama:

Terminal paneli 9771–210, 0 ila 5 VDC, 0 ila 10 VDC ve -5 ila +5 VDC ile uyumludur

analog giriş modülleri. 16 güç çıkış terminali (+) ve 16 akım giriş terminali (–) vardır.

Her pozitif terminal, 180 Ohm seri direnç ile akım sınırlıdır. Her girişin bir

0–5 VDC akım-gerilim dönüşümü için hassas 250 Ohm direnç.

Panel, diyot ORing ile yedekli 24 VDC güç kaynaklarını destekler.

32 noktalı modüller kullanırken, her analog giriş modülü için iki terminal paneli kullanmalısınız.

Her terminal paneli iki etiket setiyle birlikte gelir: 1-16 ve 17-32. Etiketlerin nasıl uygulanacağı hakkında bilgi için

Ek F, Panel Etiketleri'ne bakın.

Özellikler

Bu tablo, 9771–210 için özellikleri açıklamaktadır.

Uyumlu Modüller

Bu tablo, 9771–210 ile uyumlu analog giriş modüllerini açıklamaktadır.

Tablo 113 Terminal Paneli 9771–210 için Özellikler

Özellik Açıklaması

Panel tipi Akım girişi, kullanıcı tarafından yapılandırılabilir

Noktalar 16

Tablo 114 9771–210 ile Uyumlu Modüller

Modül Parça

Numarası

Başına Nokta

Modül Modül Açıklaması

3700 32 0–5 VDC, ortak olmayan, diferansiyel, DC-bağlantılı, TMR

3700A 32 0–5 VDC, ortak olmayan, diferansiyel, DC-bağlantılı, TMR, +%6 giriş

aşırı aralık ölçümü

3703E 16 0–5 VDC veya 0–10 VDC (0–5 VDC için yapılandırmak üzere TriStation kullanın), ortak olmayan, diferansiyel, izole, TMR

3721 32 0 ila 5 VDC veya –5 ila +5 VDC (Giriş aralığını yapılandırmak için TriStation kullanın),

diferansiyel, DC-bağlantılı, TMR
