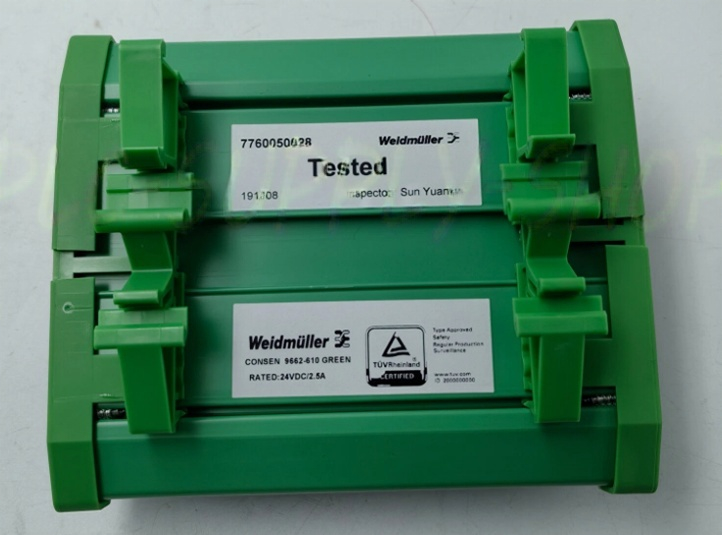

Invensys TRICONEX 9662-610 Klemens Kartı 24VDC

9662-610 7760050028 Invensys TRICONEX Terminal Board

Ürün ayrıntıları:

Açıklama:

Sonlandırma paneli 9662?? 610 24 VDC dijital çıkış modülü ile uyumludur ve 16 yükü vardır

terminaller ve ortak güç terminalleri (PWR+ ve PWR).

32 noktalık modülleri kullanırken, her dijital çıkış modülü için iki term panelini kullanmalısınız.

Her dönem paneli, 1-16 ve 17-32 isimli iki etiket seti ile birlikte gelir.

Etiketler, F ek, Panel Etiketleri'ne bakın.

Özellikler

Bu tabloda 9662 ∼ 610 için özellikler açıklanmıştır.

Uyumlu Modüller

Bu tabloda 9662'yle uyumlu olan dijital çıkış modülleri açıklanmaktadır.

UYARI: Yalnızca kendi kendini koruyan modüllerle sonlandırma paneli 9662-610 kullanın.

Tablo 67, Term Panel 9662'nin özellikleri

Özellik Tanımı

Panel tipi Ortak

16. Nokta

Maksimum toplam akım1

19662-610 panelini Model 3625 DO Modülü ile kullanıldığında, maksimum toplam akım 10

Modülün güç dağılmasını sınırlamak için terminal paneli başına ampere.

16 amp

Tablo 68 Modüller 9662'yle uyumludur

Modül Bölümü

Sayı

Puanlar

Modül Modül Tanımı

3624 16 24 VDC, ortak, denetlenen, optik olarak izole edilmiş, kendini koruyan, TMR

3625 32 24 VDC, ortak, denetlenen/denetlenmeyen, optik olarak izole,

Kendini koruyan, TMR

3664 32 24 VDC, ortak, optik olarak izole edilmiş, kendi kendini koruyan, çift

3674 32 24 VDC, ortak, optik olarak izole edilmiş, kendi kendini koruyan, çift
