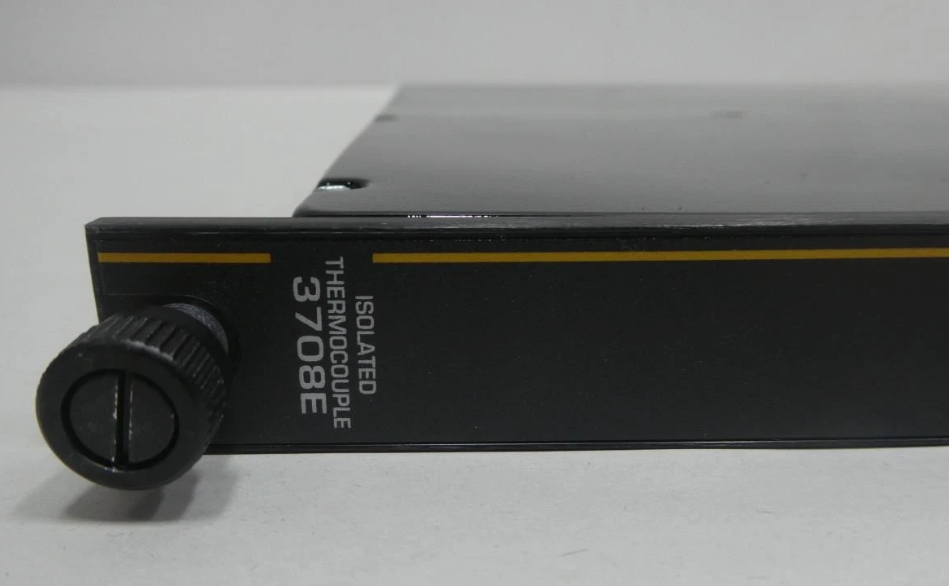

3708E Invensys Triconex İzoleli Termokupl Modülü

3708E Invensys Triconex İzole Termokupl Modülü

Ürün Detayları:

Açıklama:

Bir termokupl girişi (TC) modülü, üç bağımsız giriş kanalı içerir. Her giriş kanalı, her noktadan değişken voltaj sinyalleri alır, termokupl doğrusallaştırması ve soğuk bağlantı telafisi gerçekleştirir ve sonucu Santigrat veya Fahrenheit derecesine dönüştürür. Daha sonra her kanal, talep üzerine üç ana işlemciye, sayım başına 0,125 dereceyi temsil eden 16 bitlik işaretli tamsayılar iletir. TMR modunda, her tarama için doğru verileri sağlamak üzere bir orta değer seçimi algoritması kullanılarak bir değer seçilir.

Her termokupl giriş modülü, standart termokupl girişi için J, K ve T'den ve izole termokupl giriş modülleri için J, K, T ve E'den seçilen bir termokupl tipini destekleyecek şekilde programlanabilir.
İzole modül, kullanıcıların TriStation yazılımı ile yukarı veya aşağı ölçekli yanma algılamayı seçmelerine olanak tanır.

İzole olmayan modüller için, yukarı veya aşağı ölçekli yanma algılaması, seçilen saha sonlandırmasına bağlıdır. Saha sonlandırma panelinde bulunan üçlü sıcaklık dönüştürücüler, soğuk bağlantı telafisini destekler.

Bir termokupl giriş modülünün her kanalı, dahili hassas voltaj referanslarını kullanarak otomatik kalibrasyon gerçekleştirir. İzole modülde, arızalı bir soğuk bağlantı dönüştürücüsü, ön paneldeki bir soğuk bağlantı göstergesi ile duyurulur.
