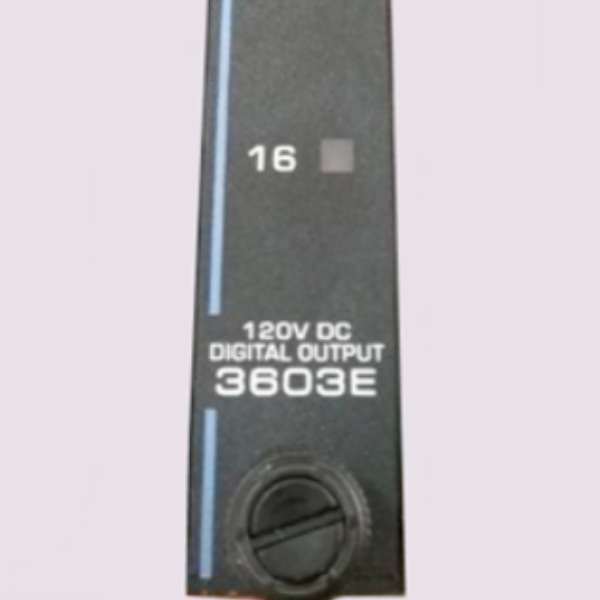

3603E Triconex Dijital Çıkış Modülü TMR Mimarlığı

3603E Invensys Triconex Dijital Çıkış Modülleri

Ürün Detayları:

Açıklama:

Bir TMR dijital çıkış (DO) modülü, üç kanaldan her birinde ana işlemcilerden çıkış sinyalleri alır.

Her üç sinyal seti daha sonra modüldeki özel dört katlı çıkış devresi tarafından oylanır. Devre, bir oylanan çıkış sinyali üretir ve bunu saha sonlandırmasına iletir. Dört katlı oylama devresi, tüm kritik sinyal yolları için çoklu yedeklilik sağlar, güvenliği ve maksimum kullanılabilirliği garanti eder.

Her TMR dijital çıkış modülü, bir yükün varlığından bağımsız olarak her çıkış anahtarının çalışmasını doğrulayan ve gizli arızaların var olup olmadığını belirleyen bir voltaj geri döngü devresine sahiptir. Algılanan saha voltajının çıkış noktasının komut verilen durumuyla eşleşmemesi, YÜK/SİGORTA alarm göstergesini etkinleştirir.

Ek olarak, bir TMR dijital çıkış modülünün her kanalı ve devresi üzerinde devam eden teşhisler gerçekleştirilir.

Herhangi bir kanalda herhangi bir teşhisin başarısız olması, sırasıyla şasi alarm sinyalini etkinleştiren Arıza göstergesini etkinleştirir. Arıza göstergesi yalnızca bir kanal arızasını gösterir, modül arızasını değil. Modülün tek bir arıza durumunda düzgün çalışması garanti edilir ve belirli türdeki çoklu arızalarla düzgün çalışmaya devam edebilir.
