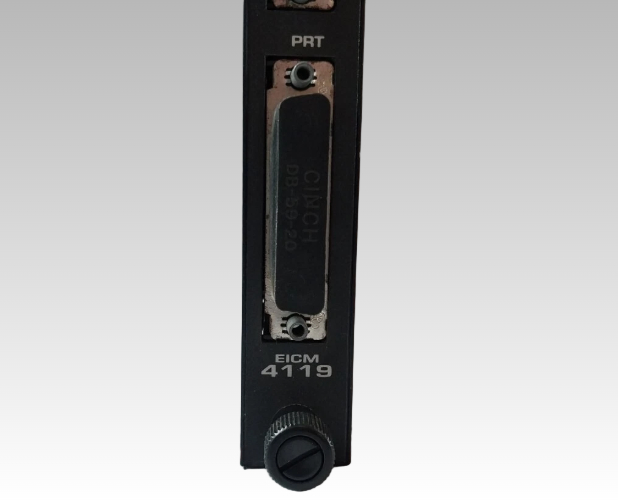

4119 Invensys Triconex Geliştirilmiş Akıllı İletişim Modülü

4119 Invensys Triconex Geliştirilmiş Akıllı İletişim Modülü

Ürün Detayları:

Açıklama:

Model 4119A Geliştirilmiş Akıllı İletişim Modülü (EICM), Tricon'un Modbus ana ve köleleri, TriStation 1131 ve yazıcılarla iletişim kurmasını sağlar.

Modbus bağlantıları için, EICM kullanıcısı, bir ana ve bir köle için RS-232 nokta-nokta arayüzünü veya bir ana ve 32'ye kadar köle için RS-485 arayüzünü seçebilir. RS-485 ağ gövdesi, maksimum 4.000 feet (1.200 metre) uzunluğunda bir veya iki bükümlü çift tel olabilir.

Her EICM, aynı anda çalışabilen dört seri port ve bir paralel port içerir. Her seri port, Tricon şasisi başına yediye kadar Modbus ana cihazı ile bir Modbus ana cihazı olarak yapılandırılabilir. Tek bir Tricon sistemi, bir mantıksal yuvada bulunması gereken en fazla iki EICM'yi destekler.

(Yedekleme özelliği EICM için mevcut değildir, ancak denetleyici çevrimiçiyken arızalı bir EICM'yi değiştirebilirsiniz.) Her seri port benzersiz bir şekilde adreslenir ve Modbus veya TriStation arayüzünü destekler. Modbus iletişimi RTU veya ASCII modunda gerçekleştirilebilir.
Paralel port, bir yazıcıya Centronics arayüzü sağlar.

Her EICM, saniyede 57,6 kilobitlik bir toplu veri hızını destekler (dört seri portun tümü için).

Tricon için programlar, tanımlayıcılar olarak değişken adlarını kullanır, ancak Modbus cihazları takma adlar olarak adlandırılan sayısal adresler kullanır. Bu nedenle, bir takma ad, bir Modbus cihazı tarafından okunacak veya yazılacak her Tricon değişken adına atanmalıdır. Bir takma ad, Modbus mesaj türünü ve Tricon'daki değişkenin adresini temsil eden beş basamaklı bir sayıdır. Bir takma ad numarası TriStation 1131'de atanır.
Takma adlar Tricon değişkenlerine atandığı takdirde, herhangi bir standart Modbus cihazı EICM aracılığıyla Tricon ile iletişim kurabilir. Takma ad

sayıları, ana bilgisayarlar NCM gibi diğer iletişim modülleri aracılığıyla Tricon'a eriştiğinde de kullanılmalıdır.
