23NG23 1K61005400R5001 ABB Güç Tedarik Modülü

23NG23 1K61005400R5001 ABB Güç Tedarik Modülü

Ürün ayrıntıları:

Açıklama:

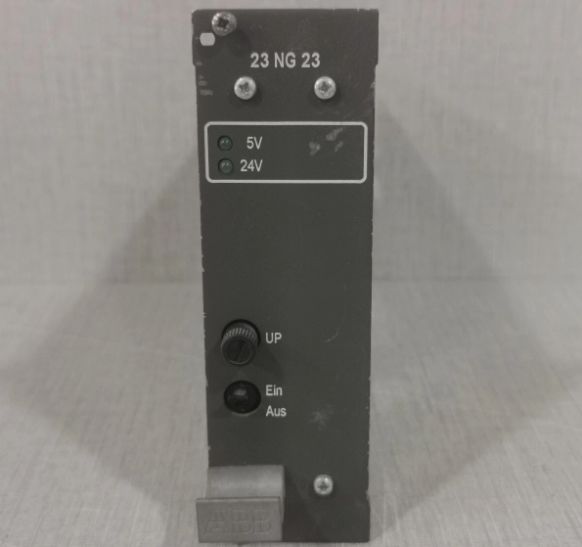

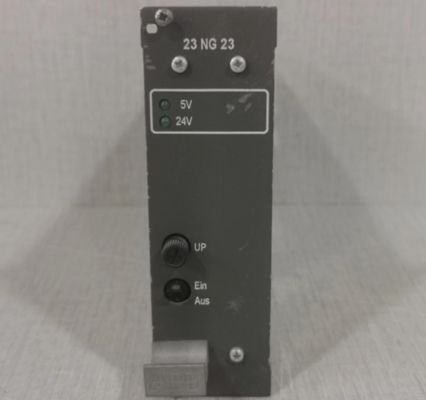

23NG23 güç kaynağı, RTU232 alt tabanına +5 V DC (U1) ve +24 V DC (U2) sağlar.

İşleme fonksiyonu:

23NG23 tablosu, her RTU232 alt tabanında, özellikle Slot 1 ve Slot 5'te sabit bir konuma sahiptir.

Yardımcı işlem çıkış voltajı UP ((F2) RTU232 sistemi içinde kullanılmamaktadır ve alt yastığa kablo konmamıştır.

Temel operasyonel notlar:

Birincil sigorta güç kaynağının sağ tarafında yer almaktadır.

Yeşil LED çıkış voltajı artarsa söner.

Güç kesintisini önlemek için sadece aynı güç kaynağı üniteleri değiştirilebilir.

Güç, ön panelde bulunan ON-OFF düğmesi (S1) aracılığıyla açılır.

Güç çıkışı özellikleri:

Toplam çıkış gücü: ≈41.8 W, aşağıdaki şekilde dağılmıştır:

+5 V 5000 mA = 25 W

+24 V 700 mA = 16.8 W

️ Subrack yapılandırması için toplam yükü hesaplamak için Tablo 1'i kullanın.

Kritik yük gereksinimi:

24 V DC'yi belirtilen teknik veri aralığı içinde düzenlemek için +5 V DC'de en az 232 mA baz yükü gereklidir.

+5 V DC devresinden herhangi bir yük veya yetersiz yük çekilmediğinde, 24 V DC belirtilen tolerans aralığının altına uyarmadan düşer.
