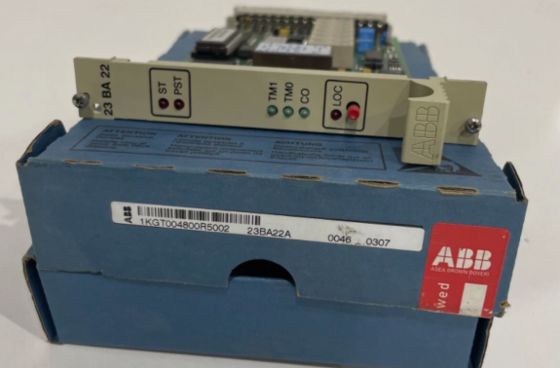

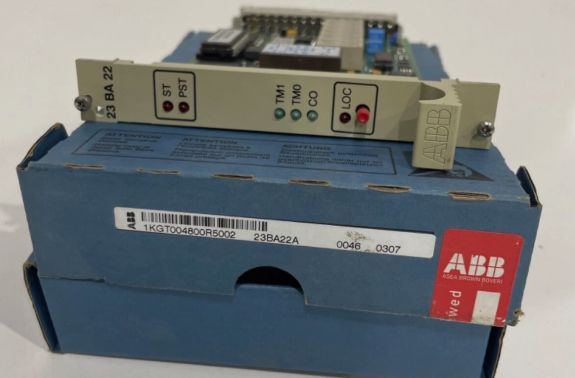

23BA22 1KGT004800R5002 ABB Komuta Çıktısı İzleme Kurulu

23BA22 1KGT004800R5002 ABB Komut Çıkışı İzleme Kartı

Ürün Detayları:

Açıklama:

Haberleşme ünitesi ve çıkış kartı modülü bir nesne komutunu aldıktan ve başarıyla doğruladıktan sonra, son komut yayınlanmadan önce aşağıdaki adımlar yürütülür:

• 23BA22 komut çıkışı izleme kartında (1-of-n) kontrolü etkinleştirilir.

• Anahtarlama çıkış devresine takılan takılabilir rölelerin direnci ölçülür ve parametrelendirilmiş üst ve alt eşik değerleriyle karşılaştırılır.

Direnç limitler dahilindeyse, seçilen cihaza yönelik nesne komut çıkışı, 23BA20 ikili çıkış kartı aracılığıyla etkinleştirilir.

• Komut çıkış darbe zamanlayıcısı, darbe süresini izlemek için başlatılır ve 23BA22 kartında yanıt göstergesine veya darbe süresi dolduğunda komut çıkışını devre dışı bırakır.

• Doğrulama sırasındaki test koşulları karşılanmazsa komut iptal edilir.

Standart uygulamalarda, (1-of-n) doğrulaması için RTU istasyonu başına bir komut çıkışı izleme kartı 23BA22 yeterlidir.

Farklı direnç değerlerine sahip takılabilir röleler takılırken, yardımcı test voltajı ayrı izole voltaj kaynakları tarafından sağlanırsa, 23BA22 kartı tarafından iki bağımsız kontrol devresi çalıştırılabilir.
