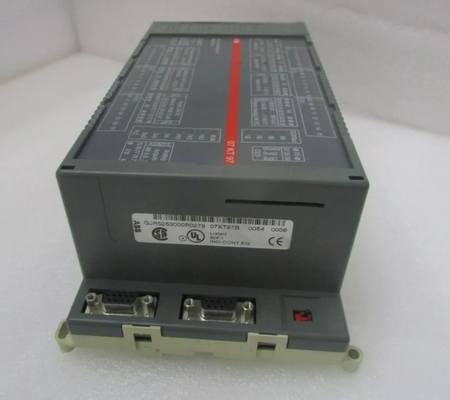

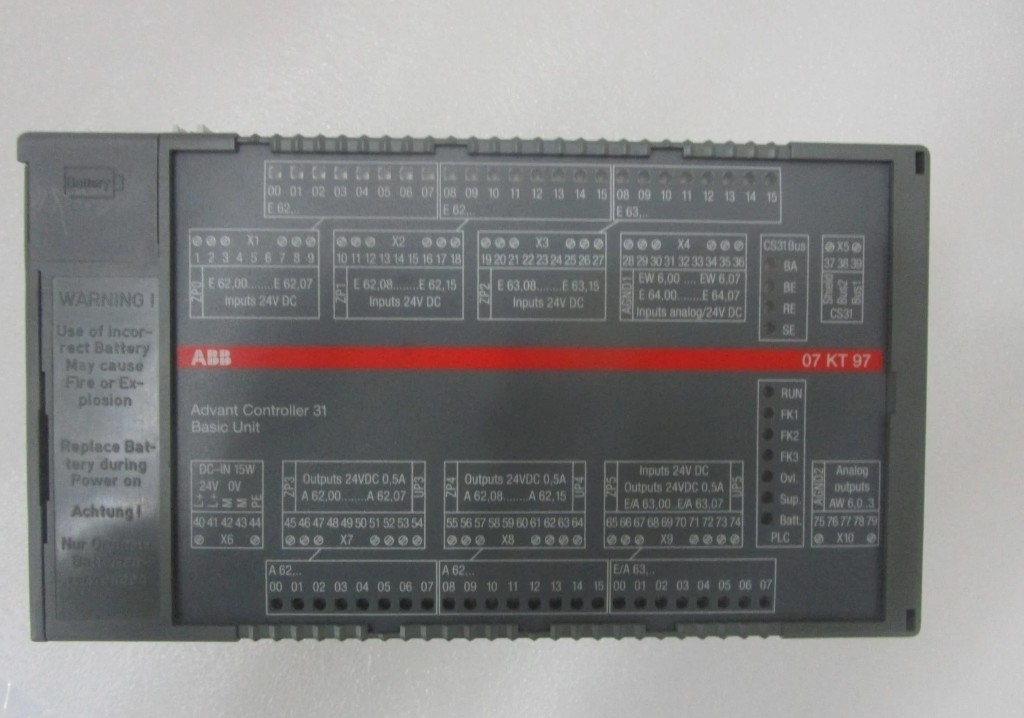

07KT97 GJR5253000R0278 ABB Endüstriyel Otomasyon için Procontic Temel Birim

07KT97 GJR5253000R0278 ABB Endüstriyel Otomasyon için Procontic Temel Birim

Ürün ayrıntıları:

Ek Bilgiler:

Açıklama:

Girişlerin teknik özellikleri diğer dijital girişlerle aynı, ancak aşağıdaki istisna ile:İndüktif yüklerin demagnetize varistor (yukarıdaki resme bakın) da giriş etkilidirBu nedenle UP5 ile giriş sinyali arasındaki gerilim farkı varistorun sınır geriliminden büyük olmamalıdır.Eğer UP5 = 24 V, giriş sinyali voltajı -12 V ile +30 V arasında olmalıdır. UP5 = 30 V ise giriş voltajı -6 V ile +30 V arasında olmalıdır.

Eğer grubun tüm 8 kanalı giriş olarak kullanılırsa ve UP5 terminalinin ek olarak bağlanmaması durumunda, girişler için herhangi bir kısıtlama yoktur.Giriş sinyali gerilimleri -30 V ve +30 V arasında olabilir.Dönüştürülmüş kutupluk karşı güvenliği ile ilgili giriş / çıkış grubu için hiçbir kısıtlama yoktur.

PLC sistemindeki çözünürlük: Ölçülen değerler 12 bit çözünürlükte dönüştürülür, yani voltaj için 11 bit artı işareti ve akımlar için 12 bit işareti olmadan.5 V ve ±5 V 10 bit artı işareti ile dönüştürülür..

Analog girişler, birçok farklı işletim modunda (dijital girişler olarak bile) ayrı ayrı kullanılabilir.

Veri sayfası bağlantısı:

ABB 07KT97 GJR5253000R0278.pdf
