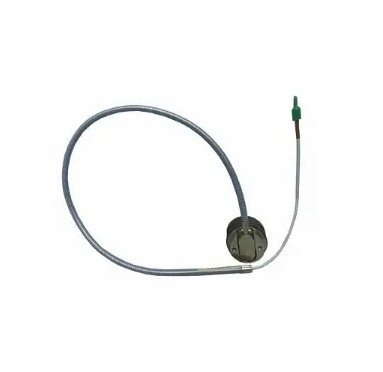

330876-02-10-00-00 Bently Nevada 3300 XL 50 mm Yakınlık Değiştiricisi Sistemi

330876-02-10-00-00 Bently Nevada 3300 XL 50 mm Yakınlık Değiştiricisi Sistemi

Ürün ayrıntıları:

Ek Bilgiler:

Açıklama:

3300 XL 50 mm Transducer Sistemi, ayrı bir 50 mm sondadan, bir uzatma kablosundan ve bir 3300 XL 50 mm yakınlaştırma sensöründen oluşur.Büyük çaplı sarmal bu sisteme maksimum bir doğrusal aralığı verir..9 mm (1100 mils), girdap akım dönüştürücü hattımızın en uzun doğrusal aralığı. This linear range makes the 3300 XL 50mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing).

Montaj yönteminin seçilmesi için kriterler, mevcut hedefin boyutu, beklenen rotor eksenel hareketi miktarı ve makinde bulunan DE hedefinin türüdür.Yaka yüksekliği yeterli ise ve gerekli toplam ölçüm aralığı 27'den daha azsa.9 mm (1.1 inç), gereksiz ölçümler için tercih edilen konfigürasyon, bir tasmanın aynı tarafını gözlemleyen iki dönüştürücü kullanmaktır.2 inç) toplam menzil gerektirir., Farklılık genişleme tasmasının veya diğer hedef malzemenin karşı taraflarına dönüştürücüleri tamamlayıcı bir şekilde yerleştirin.

3300 XL 50 mm sondası, tüm standart 7200 50 mm sistemlerini (yan ve arka çıkış sondası dahil) fiziksel olarak değiştirmek için üç vaka ve iplik konfigürasyonunda gelir.Standart 7200 tarzı montaj destekleri hala aksesuarlar olarak mevcutturEk olarak, sondayı 50 mm DE Integral dönüştürücü kaygan montaj tabanına uyarlamak için yeni bir destek de mevcuttur.394 V/mm (10 mV/mil) çıkışı 7200 ve 50 mm DE Integral sistemlerinin çıkışı ile aynı, müşterilerin monitör konfigürasyonunda herhangi bir değişiklik gerektirmeden yükseltmesine izin verir.ve Proximitor Sensor) 3300 XL 50 mm bileşenleri ile değiştirilmelidir..

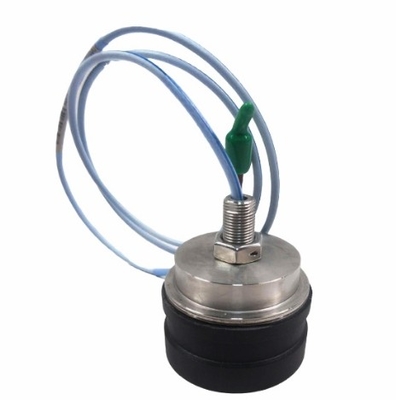

3300 XL 50 mm sondası, önceden delinen güvenlik tel delikleri ile bir kilitli çivisi de dahil olmak üzere 1⁄2-20 İngiliz ipliği veya M14x1.5 metrik ipliği ile düz çıkış kesi stillerinde mevcuttur.Yan çıkış sondası sondanın arkasında iki 1⁄4-20 montaj delikleri vardır- Hem düz çıkış hem de yan çıkış sondası için toplam kesenin çapı 1.99 inç.

Veri sayfası bağlantısı:

Bently Nevada 330876-02-10-00-00.pdf
