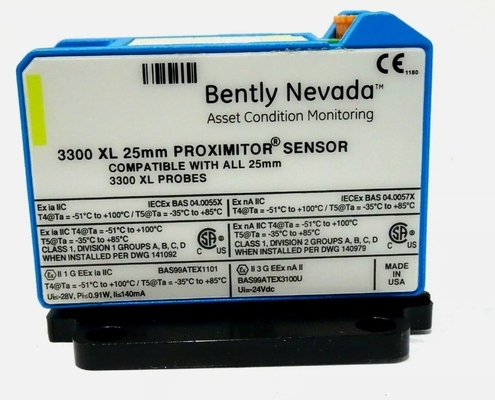

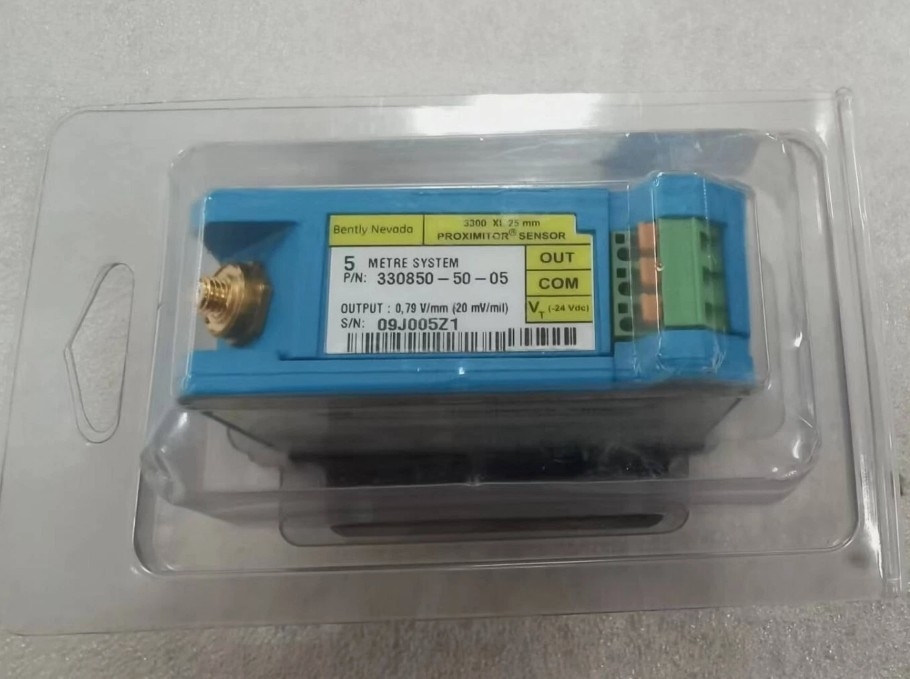

330850-50-05 Bently Nevada 3300 XL 25 MM Yakınlık titreşim sensörü

330850-50-05 Bently Nevada 3300 XL 25 MM Yakınlık titreşim sensörü

Ürün ayrıntıları:

Ek Bilgiler:

Açıklama:

Aksi belirtilmedikçe, aşağıdaki özellikler, bir 3300 XL 25 mm yakınlık sensörü, uzatma kablosu ve sondası için 0 °C ile +45 °C (+32 °F ile +113 °F) arasında, en fazla 2000m yükseklikte,-24 Vdc güç kaynağı ile, 10 kΩ yükü, 61 mm (2.4 in) çapında veya daha büyük olan ve 7.0 mm (275 mil) bir sonda boşluğu olan Bently Nevada tarafından sağlanan bir AISI 4140 çelik hedefi.Bently Nevada AISI 4140 çelik hedefi dışında herhangi bir hedefe kalibre edilmiş bir dönüştürücü sistemi kullanıldığında sistem doğruluğu ve değiştirilebilirlik özellikleri geçerli değildir..

25 mm Differential Expansion Transducer için hem tek transducer hem de tamamlayıcı giriş uygulamaları için isteğe bağlı bir 3300 XL Sliding Bracket sipariş edilebilir.Bu montaj braketini doğru bir şekilde doğrulamayı kolaylaştırır dönüştürücü sistemi ve lineer aralığı boyunca dönüştürücü sistemi kaydırmak için izin vererek sonda boşluk. Kaydırıcı destekleme taban plaka, diferansiyel genişleme yakası yakınında türbin kafesinin iç yüzeyinde kurulur.kaydırma arabasına bağlananKaydırma arabası kaydırılır ve taban levhasına vidalar ve güvenlik telleri ile sabitlenir.Kaydırıcı arabayı taban levhasına bağlayan vidaları gevşetmek ve kaydırıcı arabayı ve probları hareket ettirmekBir Dial Indicator Verification Kit aksesuarı, kaydırıcı arabanın hareketini ölçerek bir referans sağlar.3300 XL Kaydırıcı Bracket, dönüştürücü sisteminin rotorla hizalı ve dik kalmasını sağlar.

3300 XL 25 mm sondası, tüm standart 7200 25 mm'leri fiziksel olarak değiştirmek için çok çeşitli kabuk konfigürasyonlarında gelir.7200 35 mm ve 25 mm DE Entegre dönüştürücü sistemleri (yan ve arka çıkış probları dahil)Proximitor Sensor ayrıca 7200 ve 25 mm DE Integral sistemlerinin çıkışı ile aynı bir çıkışa sahiptir.Müşterilerin monitör konfigürasyonunda herhangi bir değişiklik gerektirmeden yükseltmelerine izin vermek. Önceki sistemlerden yükseltme sırasında, her bir dönüştürücü sistem bileşeni (sonde, uzatma kablosu ve yaklaşım sensörü) 3300 XL 25 mm bileşenlerle değiştirilmelidir.

Transdüsör sisteminin düzgün çalışması, kurulum sırasında ve kurulumdan sonra düzenli olarak, ocağın yakası hareketini simüle etmek için fiziksel olarak hareket ettirerek doğrulanmalıdır.Bu, dönüştürücü sisteminin şaft rotoru ve yakasına göre kaymasına izin veren bir montaj koltuğu gerektirir.

Veri sayfası bağlantısı:

Bently Nevada 330850-50-05.pdf
