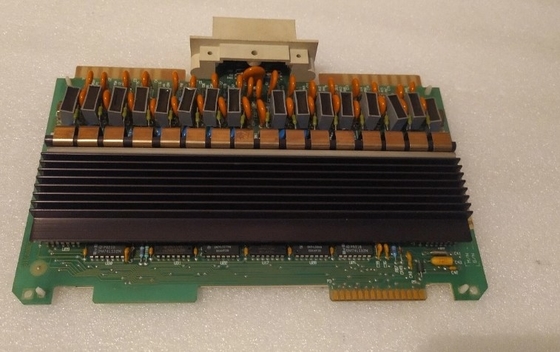

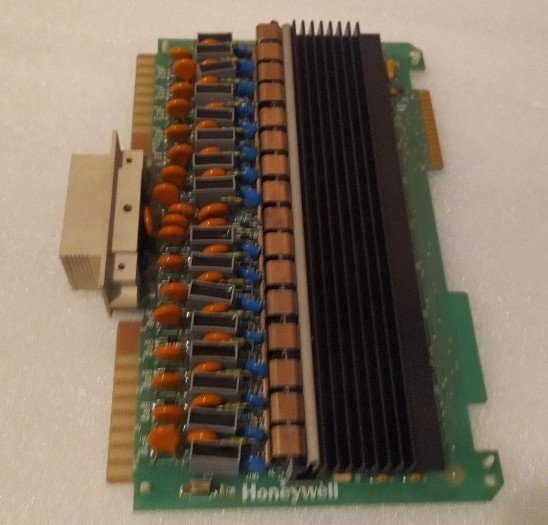

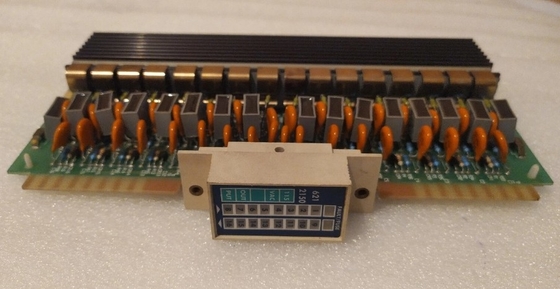

Honeywell 621-2150 Dijital Çıkış Panosu 115V AC 16-pt I/O PLC Modülü

Honeywell 621-2150 Dijital Çıkış Panosu 115V AC 16-pt I/O PLC Modülü

Ürün ayrıntıları:

Ek Bilgiler:

Açıklama:

Her 1/0 yuvası normalde yuvaya monte edilecek 1/0 modülü türü için ayarlanır (yani 8 nokta I/0 modülü içerecek bir yuvaya atanmış 8 adres).Ayarlar kurulu modülden daha fazla adres için ayarlanabilir (i.e. 16 nokta modülü içerecek bir yuvaya atanmış 32 adres). İhtiyaç duyulduğunda çifte genişlik modülleri gibi bir yuvaya sıfır atanır.

Bir Kontrol Ağı, sekiz PC'nin seri bağlantı üzerinden I/0 durumunu paylaşabileceği yüksek hızlı bir eşler arası iletişim sistemidir.Alan başlatma süresi, PC'ler arasındaki I/0 kablolamaları ortadan kaldırdığından, bu iletişim yöntemini kullanarak büyük ölçüde azaltılır..

Kontrol Ağı Modülü (CNM), işlemci otobüsüne bağlanır ve 256 I/0 durum bitini veya kullanımı için 16 kayıt tahsis eder.Bu durum bitleri veya kayıtları, ağdaki diğer 620 işlemciden I/0 durumunu veya verileri almak için belirlenmiştir.CNM ayrıca işlemcilerin I/0 durumunu (32 veya 64 bit) bağlantıdaki diğer 620 işlemciye aktarır.

Bağlantı, maksimum uzunluğu 4000 fit olan tek bir bükülmüş çift kabeldir. İsteğe bağlı iki eksenli kablo kullanılırsa, maksimum kablo uzunluğu 8000 fit'e genişletilir.Kontrol Ağı Modülleri bağlantıya çoklu kablo konfigürasyonunda bağlıdır..
