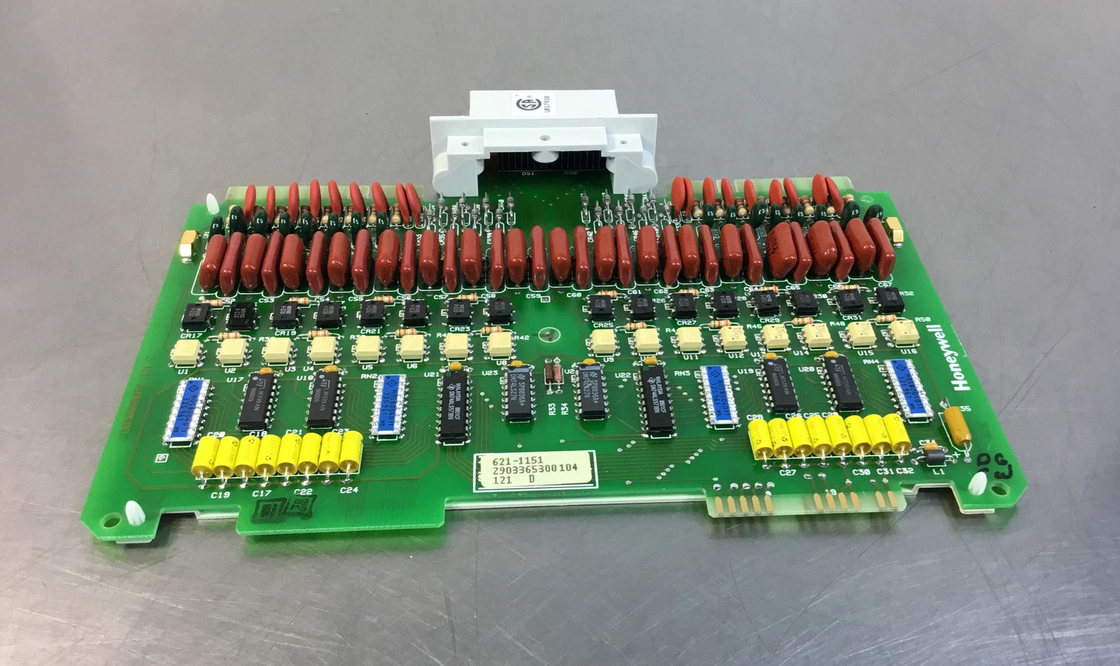

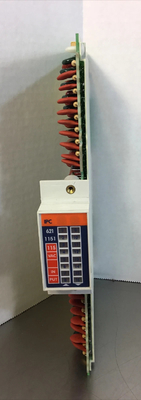

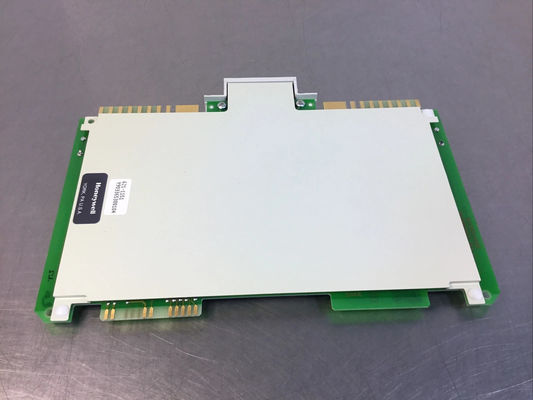

Honeywell 621-1151 Analog Giriş Kartı 115V AC 16-pt PLC Modülü

Honeywell 621-1151 Analog Giriş Kartı 115V AC, 16-pt. PLC Modülü

Ürün ayrıntıları:

Ek Bilgiler:

Açıklama:

Yerleştirilmemiş bir AC kontrol devresine monte edildiğinde, bu modül düzgün çalışmayı sağlamak için L1/+VDC'ye ayrı bir bağlantı gerektirir.Bu bağlantı normal giriş işlevlerine müdahale etmese de, toprak hatası tespiti ile uygulamalarda kritik sistem dengesini sağlar. Döngüyü stabilize ederek, yanlış toprak hatası alarmlarını önlemeye yardımcı olur ve doğru teşhisleri sağlar.

PM'deki bir pil bölmesi, Bellek ve Kayıt alanına yedek güç sağlayan AA boyutlu bir lityum kuru hücreli pil içerir. Bu pil PM gönderildiğinde kurulur.Akü

BA TIERY kapak plakasını çıkararak ön taraftan erişilebilir. 3.0 voltluk çıkış hem Bellek hem de Kayıt Tablolarını en az 6 ay sürecek.

İşlemcinin basılı devre kartında bulunan sistemin çıkış durumu verisi tablosu, 768 çıkış konumunun durumunu barındırır.Gerçek I/0'nin çıkış durumu 0-191 konumlarında ve kontrol rölesi durumu 192-767 konumlarında bulunur.Zamanlayıcı ve sayaç ön ayarları ve toplanmış değerler ve diğer veriler, 16 bit genişliğinde olan 4096-4351 adreslerinde kayıt tablosunda yer almaktadır.Tablo 1 gerçek I/0 sistem kapasitesini tanımlar., kontrol röle adresleri ve 16 bitlik kayıtlar.

Veri tablosunun ayrı bir bölümü sistem durumu bilgileri için ayrılmıştır. Bu bilgiler sistem kimliği, sistem donanımı ve sistem teşhisi olarak sınıflandırılır.SYSTEM STATUS TABLESİNİN İÇİNLERİ'ne bakın.Giriş durumu, bireysel giriş modüllerinde depolanır ve programın çalıştırılması sırasında işlemci tarafından okunur.
