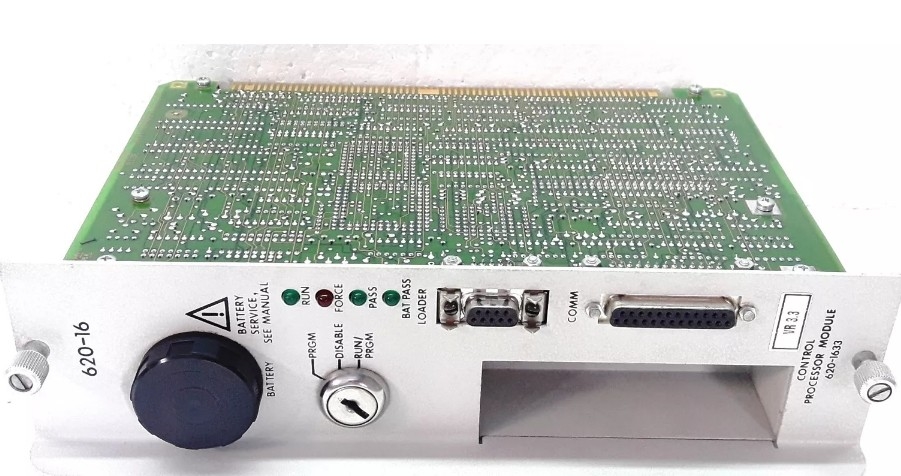

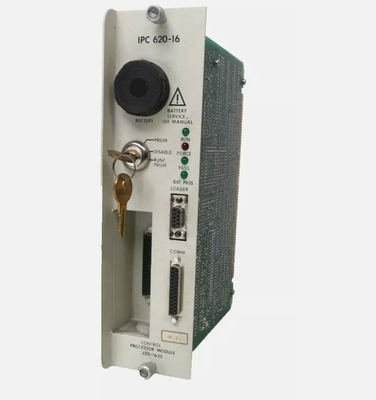

Honeywell 620-1633 Kontrol İşlemci Modülü 620-16 PROC.8K MEM 1024 I/O

Honeywell 620-1633 Kontrol İşlemci Modülü 620-16 PROC.8K MEM 1024 I/O

Ürün ayrıntıları:

Ek Bilgiler:

Açıklama:

Sistem Durum Tablosu, 8 bit genişliğinde bellek yerlerinden oluşur. İşlemci sistemi tanı bilgileri depolanır.Bu bilgilere, dört basamaklı ondalık bir adres ve kontrol programında bir PULL komutunu kullanarak yükleyici / terminal aracılığıyla erişilir.. 620-06 işlemci sistem talimat seti PULL talimatını içerir. Sistem Durumu Tablosunda üç kategori bilgi depolanır: Sistem Tanısı, Sistem Donanım Durumu,ve Sistem Kimliği.

DÜZELİK STATUS ekranı, kullanıcıya işlemci revizyonu ve Test Durumu, program tarama süresi, DIP anahtarı seçilen seçeneklerin durumu ve güç sayımı ile ilgili verileri sağlar.

İşlemci, işlemci PROGRAM veya DESABLE modunda olduğunda veya işlemci taraması kaybı olduğunda, I/0 raflarında bulunan PIOM'lara güç arızası sinyali gönderir.Güç kaybı sinyalini aldıktan sonra, ya tüm çıkışları kapatın ya da elektrik kesintisi sinyalinin kaldırılmasına kadar çıkışları son durumlarında tutun (seçilen DIP anahtar ayarına bağlı olarak).İşlemci modülü, işlemci rafı I/0 modülleri için aynı işlevi yerine getirir..

İşlemci rafındaki veya I/O rafındaki güç kaynağı, AC güç kaynağının 115V AC işlevinde 83 volttan veya 230V AC işlevinde 11 volttan daha uzun bir süre için 166 volttan daha az olduğunu tespit ederse.5 milisaniye, güç kaynağı diğer I/0 raflarına ve İşlemci Modülüne bir güç arızası sinyali gönderir. Diğer raflardaki çıkışlar DIP anahtarları ile seçilen tepkiye bağlı olarak açık veya dondurulur,ve işlemci çalışmayı durdurur.24VDC operaton için güç kaybı seviyesinin 7 milisaniyelik bir güç kaybı gecikmesi ile 19 volt olduğunu unutmayın.
