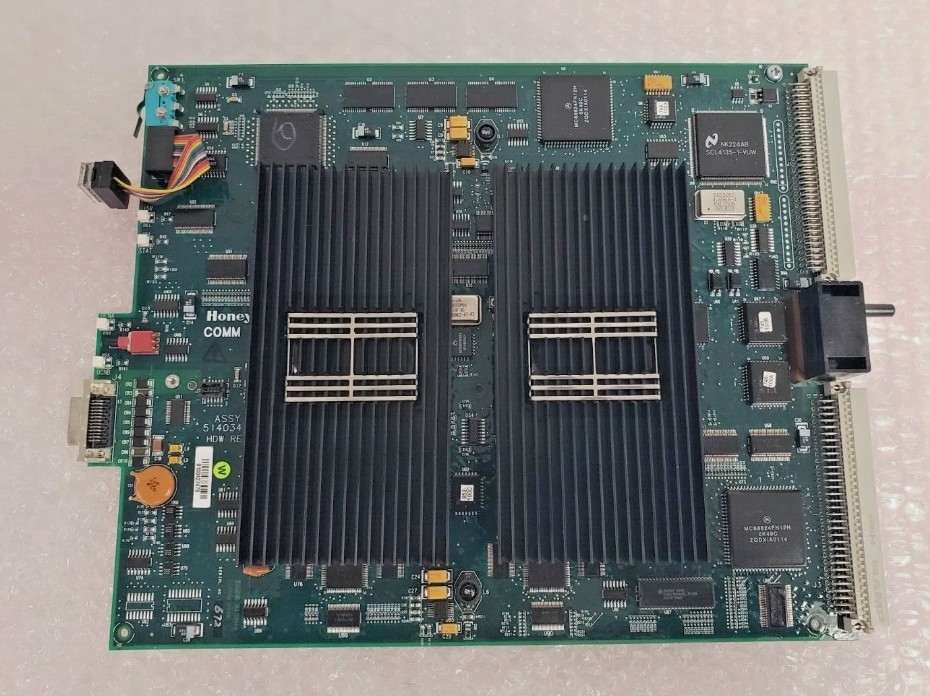

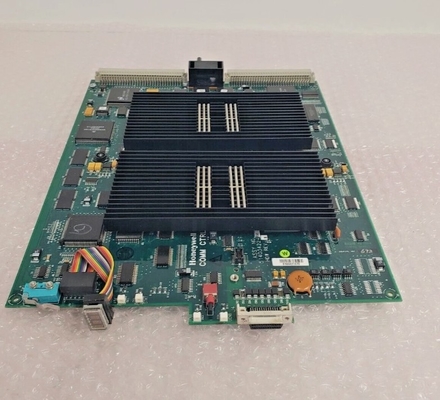

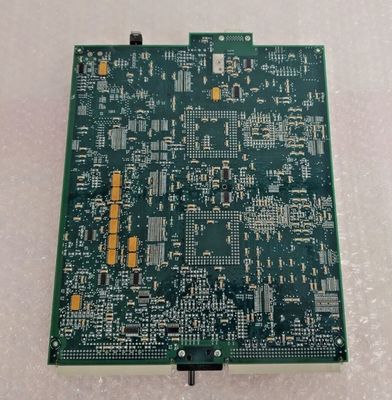

Honeywell 51403422-150 HPM İletişim ve Kontrol İşlemci Modülü

Honeywell 51403422-150 HPM İletişim ve Kontrol İşlemci Modülü

Ürün ayrıntıları:

Ek Bilgiler:

Açıklama:

HPM İletişim ve Kontrol İşlemcisi (51403422 - 150) HPM'nin ağ iletişim fonksiyonlarından sorumludur.Bu kontrol işlemcisi düzenleyici çalıştırmakEvrensel Kontrol Ağı (UCN), yüksek hızlı ve yüksek güvenlikli bir süreç kontrol ağıdır.Token otobüs erişim kontrolü ile 5 - megabit / ikinci taşıyıcı bantı var.

HPMM montajları kart dosyasındaki en sol iki yuva pozisyonuna yerleştirilir.HPM UCN Arayüz modülü ilk yuvada Yüksek Performanslı İletişim / Kontrol kartının altındaki konektöre monte edilmiştirYüksek performanslı I/O bağlantı kartı (51309276 - 150) bir I/O bağlantı işlemcisinden, işlemci ile İletişim/Kontrol kartı arasındaki iletişim için SRAM'den oluşur.I/O Link sürücüsü/alıcı arayüzü, ve +24 Vdc'den +5 Vdc'ye güç dönüştürücü. Bu dönüştürücü, hem HPMM kartları hem de HPM UCN Arayüz modülü için +5 Vdc sağlar.

HPMM'ye güç sağlandığında, her HPMM kartındaki Güç göstergesi ve HPM UCN Arayüz modülü yanıyor.Bu gösterge, kabinden 24 Vdc güç sistemi kullanılabilir olduğu sürece açık kalır.. Güç uygulandıktan sonra, Yüksek Performanslı İletişim / Kontrol kartındaki Durum göstergesi kısa bir süre için aydınlanır. Güç üzerine iç test rutinleri çalıştırılır. Testler başarılı olursa,Durum göstergesi açık kalır.Testte hata bulunmadığını gösterir.

Kullanımda olan UCN kabloları için göstergeler HPM UCN Arayüz modülünün ön tarafında görünür (Rx - A ve Rx - B).Yüksek Performanslı İletişim/Kontrol kartının ön kapağının altında da görünürler (UCN A ve UCN B)Bu göstergeler, kullanıcıların UCN kablolarının durumunu kolayca izlemelerine yardımcı olur.
