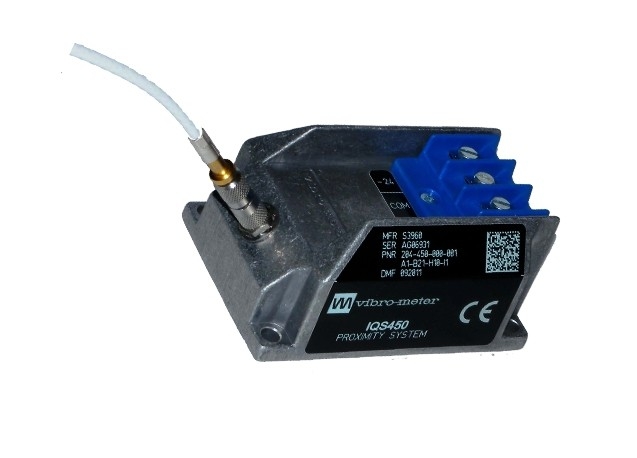

IQS450 204-450-000-002 A1-B21-H10-I1 Yakınlık Ölçüm Sistemi

IQS450 204-450-000-002 A1-B21-H10-I1Yakınlık ölçüm sistemi

Ürün ayrıntıları:

Ek Bilgiler:

Açıklama:

Sistem, bir TQ401 temassız sensörü ve bir IQS450 sinyal kondisyonerine dayanmaktadır.Sistem, dönüştürücü ucu ile hedef arasındaki mesafeye orantılı bir voltaj veya akım verir., örneğin bir makine şaftı.

IQS450 sinyal kondisyonerinde, dönüştürücüye bir sürücü sinyali sağlayan yüksek frekanslı modülatör/demodülatör bulunur.Bu boşluğu ölçmek için kullanılan gerekli elektromanyetik alanı üretirKondisyoner devresi yüksek kaliteli bileşenlerden yapılmıştır ve alüminyum ekstrüzyona monte edilmiştir.

Genel Transdüsör giriş gereksinimleri: IQS450 sinyal kondisyona sahip yüksek frekanslı güç kaynağı

IQS450 sinyal kondisyoner:

Voltaj çıkışı, 3 tel konfigürasyonu:

• Min. GAP voltajı: -1.6 V

GAP: -17,6 V

• Dinamik aralığı: 16 V

• Çıkış impedansı: 500 Ω

• Kısa devre akımı: 45 mA

Akım çıkışı, 2 tel konfigürasyonu:

• Min. GAP'deki akım: -15.5 mA

• Akım en fazla: -20.5 mA

• Dinamik aralığı: 5 mA

Çıktı kapasitesi: 1 nF

Çıktı endüktansı: 100 μH
