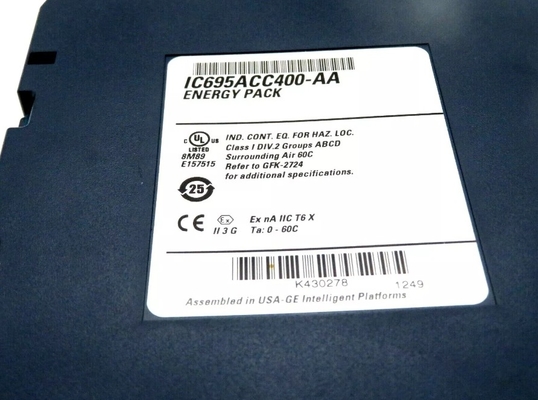

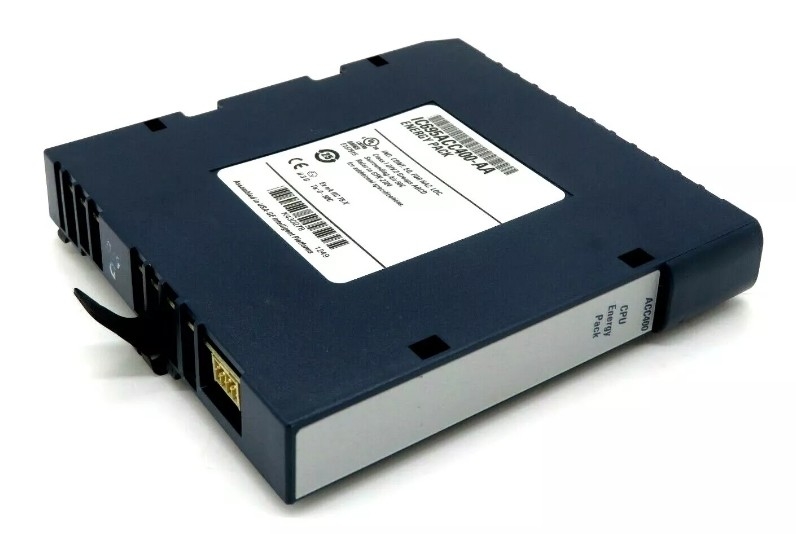

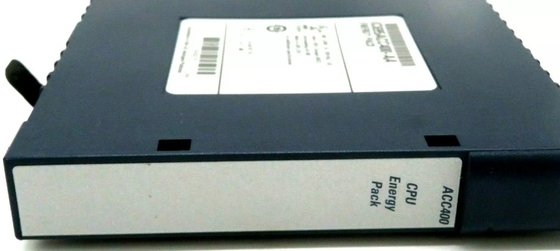

IC695ACC400 GE PACSystems RX3i Enerji Paketi Aksesuar Modülü

IC695ACC400GEPACSystems RX3i Enerji Paketi Aksesuar Modülü

Ürün ayrıntıları:

Açıklama:

PACSystems* RX3i IC695ACC400 Enerji Paketi, aşağıdaki RX3i CPU'larından biriyle kullanılmak üzere tasarlanmıştır: CPE302, CPE305 veya CPE310.

Sistem gücünün kaybı durumunda, Enerji Paketi, CPU'nun kullanıcı belleği içeriğini uçucu olmayan depolama (flash) belleğine yazması için yeterince uzun süre güç sağlar.

Enerji Paketi, bir RX3i modülünün sol tarafına monte edilir ve IC695CBL001 kablosuyla CPU'ya bağlanır.

Sistem çalıştırılırken, Enerji Paketi, CPU'yu Enerji Paketi'ne bağlayan I695CBL001 kablosuyla RX3i 24 Vdc rayından şarj olur..

Enerji Paketi, Ek'te belirtilen aşağıdaki istisnaları kullanarak AB RoHS Direktifi 2011/65/AB'ye uygundur: 7 (a), 7 (c) -I ve III.

Enerji Paketi, bir RX3i modülünün sol tarafına monte edilir. Arkaplan yuvasını kaplamaktan kaçınmak için, rafın yuvası 0'daki modüle (genellikle bir güç kaynağı) monte edilmelidir.

IC695CBL001 kablosuyla CPU'ya bağlıdır. Not: 0 yuvasındaki bir modüle monte edildiğinde, Enerji Paketi, arka planın sol tarafının yaklaşık 13 mm (0.5 inç) ötesine uzanır.Enerji Paketi kurmak için:

1Şekil 3'te gösterildiği gibi Enerji Paketi modülünün çerçevesindeki üst montaj kancalarını bağlayın.

2Enerji Paketinin alt kısmını yerine döndürün ve aşağıdaki kancaları bağlayın.

3. IC695CBL001 kablosunu Enerji Paketinin altındaki konektörden (Şekil 2) CPU'nun altındaki ilgili konektöre bağlayın.

Veri sayfası bağlantısı:GE IC695ACC400.pdf
