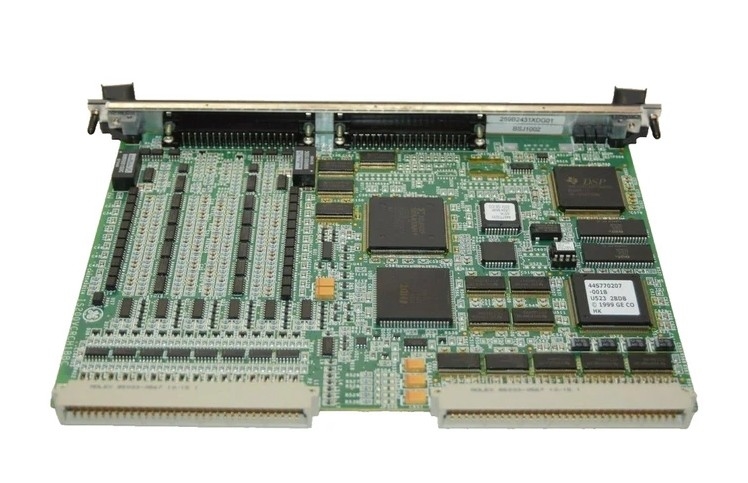

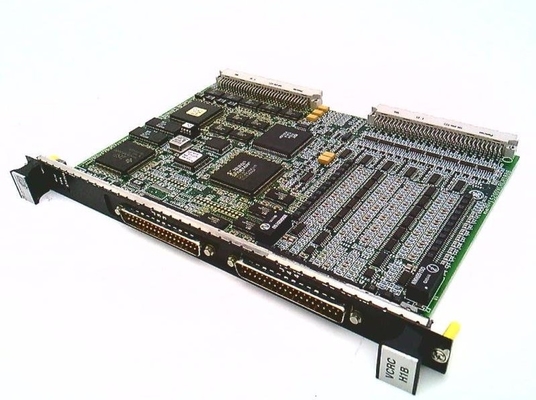

IS200VCRCH1B GE Bağlantı Giriş / Rele Çıkış Kartı Bileşen Devre Kartı

IS200VCRCH1B GE Bağlantı Giriş/Relei Çıkış Kartı Bileşen Devre Kartı

Ürün ayrıntıları:

Açıklama:

Mark VI türbin kontrolü, gaz ve buhar türbinlerinin jeneratör ve mekanik tahrik uygulamaları için tam bir entegre kontrol, koruma ve izleme sistemi olarak tasarlanmıştır.Aynı zamanda tüm güç adası ve tesis dengesi (BOP) kontrollerini entegre etmek için ideal bir platformdur.MK Vie I/O Paketleri, gerçek zamanlı bir saat ve senkronize olay dizisi zaman damgası ve bir veri edinme kartı için bir işlemci ile iki giriş/çıkış ağ bağlantısı içerir.

IS200VCRCH1B, General Electric tarafından gaz türbini kontrol sistemlerinde kullanılan Mark VI serisinin bir parçası olarak üretilen bir temas giriş / röle çıkış kartıdır.Bağlantı Giriş/Relee Çıkış Kartı, eşlik eden kız kartı aracılığıyla toplam dört terminal kartından 48 ayrı giriş kabul eder ve 24 röle çıkışını yönetir. Çift genişliğinde VCCC modülü, VME I/O rafına uymaktadır. Bu rafda, TBCI ve TRLY terminal kartlarına kablolama için iki set J3/J4 bağlantısı sağlanmıştır.VCRC kullanılabilecek daha dar bir levha..

İlk 24 kuru temas girişleri için bir temas giriş terminal kartı (TBCI) kablolu; girişler için ikinci bir terminal kartı gereklidir.Terminal kartı VME rafına bağlıdır ve VCCC işlemci kartını kalıplı fişlerle kablolarla barındırırÖnemli türbin değişkenlerini izleyen girişler için, saniyede 1 ms hızında yüksek hızlı tarama ve kayıt mevcuttur.İletişim sohbeti ve 6 ms'e kadar olan darbeler, olaylar dizisi (SOE) kayıtçısı tarafından rapor edilir., 1 ms'lik zaman çözünürlüğü ile tüm temas açıklıkları ve kapanışları ile birlikte.

IS200VCRCH1BBB kartı çok güvenilirdir ve bu nedenle hasara daha az eğilimlidir.Bu yüzden kartları statik olarak hassas depolama kutularında tavsiye edilen koşullarda tutmanızı öneririz.IS200VCRCH1B, GE Mark VI kartı bileşenidir.MKVI, 1960'larda Mark I'nin piyasaya sürülmesinden bu yana General Electric tarafından geliştirilen ve geliştirilen Speedtronic gaz ve buhar türbini yönetim sistemlerinin bir parçasıdır.. The MKVI is the fifth management system in the Speedtronic line and features triple redundant controls on all protection parameters and critical controls as well as advanced control mechanisms for the protection and monitoring of the turbine system.

IS200VCRCH1B, ayrık giriş / çıkış kartı olarak çalışır. Bu, bir VCCC kartıyla aynı işlevselliğe sahip ancak bir kız kartı içermeyen tek yuva kartıdır.Böylece daha az raf alanı alıyor.Bununla birlikte, bu kart için röle çıkışları VME rafındaki J3 / J4 portlarını kullandığından, kablolar ön panele yerleştirilmelidir.GE IS200, GE Mark VI türbin kontrol sistemlerinde kullanılan bir basılı devre kartı (PCB) ailesidir. The General Electric Mark VI IS200VCRCH1BBB module is a separate input/output terminal processor board designed and manufactured specifically for placement in the original Mark VI series turbine control system.
