IS200JPDSG1A GE Güç Dağıtım Kurulu Mark VI IS200 Kontrol Modülü

IS200JPDSG1A GE Güç Dağıtım Kurulu Mark VI IS200 Kontrol Modülü

Ürün ayrıntıları:

Ek Bilgiler:

Açıklama:

IS200JPDSG1A panosu, genellikle diğer güç dağıtım panellerinin yanında yerleştirilen dikey bir DIN rayına sığan bir metal tutucuya uygun bir şekilde monte edilecek şekilde tasarlanmıştır.JPDS ayrıca doğrudan montaj için özel bir metal tutucuyla da mevcuttur.IS200JPDSG1A, General Electric tarafından üretilen ve tasarlanan 28 V güç dağıtım tahtasıdır. Dağıtılmış kontrol sistemlerinde kullanılan Mark VIe Serisinin bir parçasıdır.28 V Güç Dağıtım (JPDS) kartı, dış ac/dc veya dc/dc dönüştürücülerinden 28 V dc giriş gücüyle kontrol sistemini sağlarJPDS, PPDA I/O paketinden gelen geri bildirimleri PDM sistemine dahil eder.Seçilen güç kaynaklarından JPDP panellerine (Gİ/Gİ paketlerini güçlendirmek için) ve kontrol raflarına 28 V dc gücü aktarır.JPDS'ye geleneksel 28 V güç girişini sağlamak için JR, JS ve JT konektörleri kullanılır.

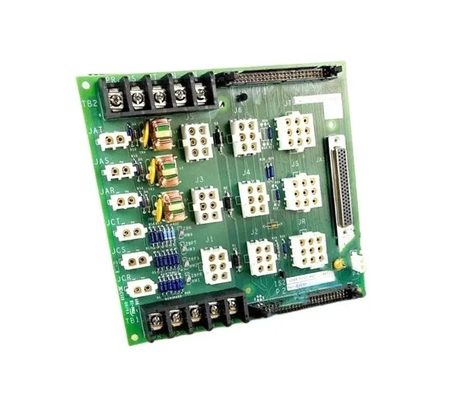

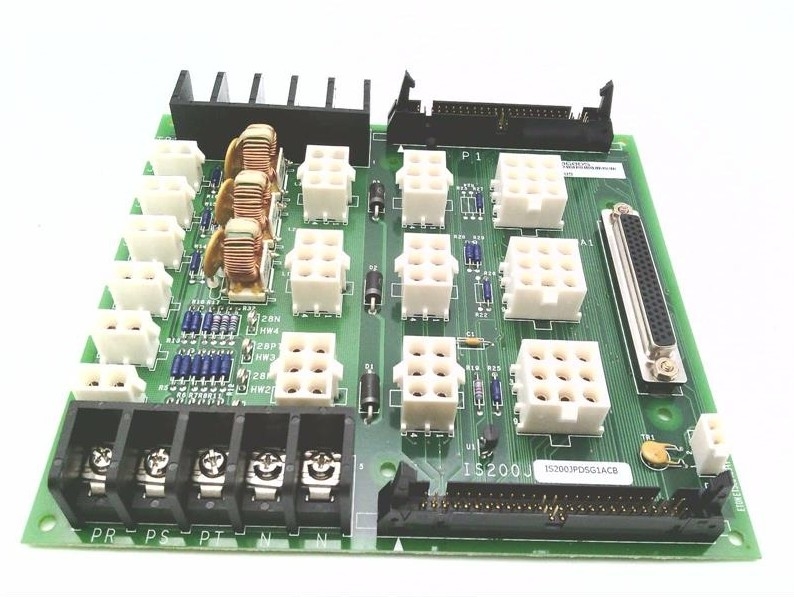

IS200JPDSG1A, üç indüktor bobini, dört varistor, dört TP test noktası, iki transistör ve birden fazla direnç ve kondansatör ile inşa edilmiştir.TP test noktalarının her biri yüzüğü izole eden bir seri 10k direnç vardır. Tahta DIN ray montajı için tasarlanmıştır ve diğer güç dağıtım tahtalarının yanına monte edilebilir. IS200JPDSG1A altı yerde delinir. GEI-100613, GE tarafından yayınlanmıştır,Operasyon hakkında daha fazla bilgi verecektir., kablolama ve bu kartın montajı.

Doğrudan Akım Dağıtım Kurulu IS200JPDSG1AEC, yirmi sekiz volt sürekli akım alacak bir kuruldur.Güç kaynağı genellikle harici bir alternatif akım/doğru akım veya sürekli akım/doğru akım dönüştürücülerinden alınır.Bu model JPDM modülüne benzer. Bununla birlikte, bu model, JPDM modülünden daha fazla bileşene sahiptir.Bu moduldeki iki kurdele kablo bağlantısı sayesinde aynı zamanda bir PPDA I / O paketi barındırma potansiyeline sahiptirJPDM modülü gibi JPDS modülü de güç dağıtıcı modülüne monte edilecek.

IS200JPDSG1AEC kartı, bazıları PPDA'yı barındırabilen bir DC62 konektörü, yardımcı güç konektörleri için kullanılan JAS, JAT ve JAR olarak etiketlenen üç çıkış olan özel özelliklere sahiptir.,IS200JPDSG1A, GE Mark VI modülünün bir parçasıdır. Güç dağıtım sistemi geri bildirim I / O paketi IS220PPDAH1A için kullanılan bir Güç Dağıtım Aksesuarları kartıdır.IS200JPDSG1A 15 farklı fiş konektörleri ve şube devre sigortaları ve çıkış konektörleri vardırGE IS200JPDSG1A, endüstriyel kontrol sistemlerine sorunsuz bir entegrasyon için tasarlanmış en gelişmiş güç dağıtım kartıdır ve optimal güç yönetimi ve sistem güvenilirliğini sağlar.
