IS200TBAIH1C GE Analog Giriş Terminal Kartı Mark VI Köprü Arayüz Kartı

IS200TBAIH1C GE Analog Giriş Terminal Kartı Mark VI Köprü Arayüz Kartı

Ürün ayrıntıları:

Açıklama:

IS200TBAIH1C, General Electric tarafından, gaz türbini kontrol sistemlerinde kullanılan Mark VI Serisinin bir parçası olarak üretilen ve tasarlanan bir Analog Giriş Terminal Kartıdır.İki çıkış ve 10 analog girişi Analog Giriş terminal kartı tarafından desteklenmektedirİki tel, üç tel, dört tel veya dıştan güç veren vericiler on analog girişten birine takılabilir.Analog çıkışlar için 0-20 mA veya 0-200 mA akım yapılandırılabilirGirdilerde ve çıkışlarda gürültü bastırma devreleri ile dalgalanma ve yüksek frekanslı gürültü korunmaktadır.

I/O işlemcilerine bağlanmak için, TBAI'nin üç DC-37 pin bağlantısı vardır.Hem elektronik hem de kablo bağlantılarına doğrudan bağlantılar mümkündür.. TMR uygulamalarında R, S ve T denetimleri için üç bağlantıya, giriş sinyalleri dışarıya doğru yayılıyor.Bağlantılı olan üç çıkış sürücüsünün toplam akımı TMR çıkışlarını çalıştırmak için birleştirilir.Ardından, elektronikler TBAI tarafından toplam akım sinyali verilir, böylece belirtilen ayar noktasına ayarlayabilirler.

• Analog girişi olan iki telli bir verici
• Analog girişli üç tel verici
• Analog girişi olan dört telli bir verici
• Analog giriş ve dış güçlü bir verici
• Analog giriş, 5 ve 10 volt sabit akım
• 0-20 mA analog çıkış
• 0-200 mA analog çıkış

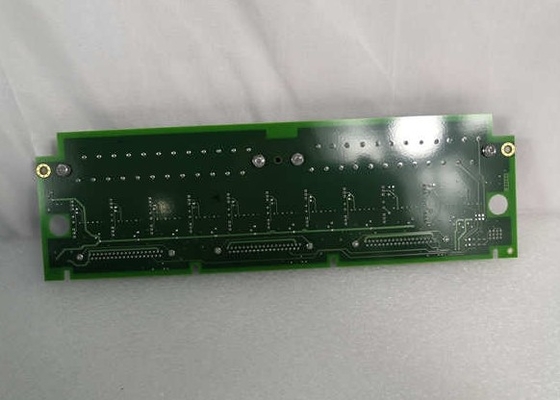

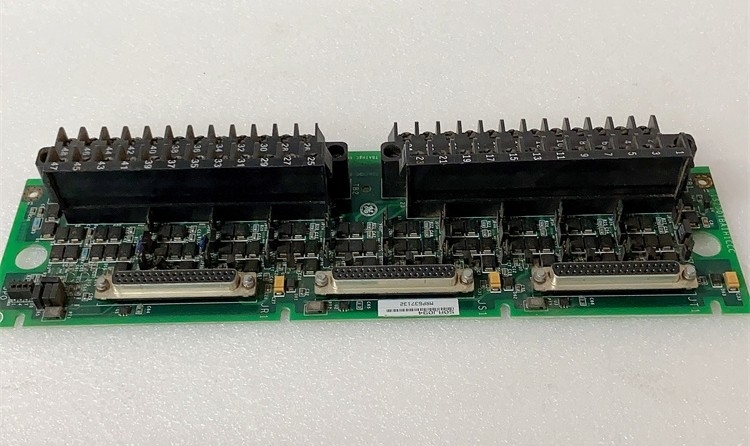

IS200TBAIH1C, analog bir terminal kartı olarak bilinen bir cihazdır.Mark VI ve General Electric tarafından Mark serisindeki diğer seriler, gaz ve buhar türbinlerinin işlemlerini kontrol etmek ve otomatikleştirmek için oluşturulduIS200TBAIH1C basılı devre kartı çok uzun ve ince bir cihazdır. IS200TBAIH1C'nin sol yarısı iki siyah terminal bloğu tarafından işgal edilmiştir.Her terminal bloğu küp şeklinde ve gümüş metalden yapılmış en fazla yirmi dört terminal içerebilir..
