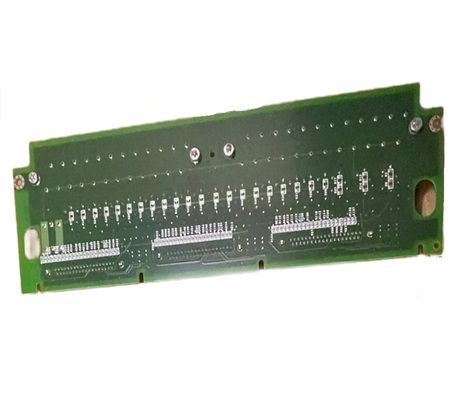

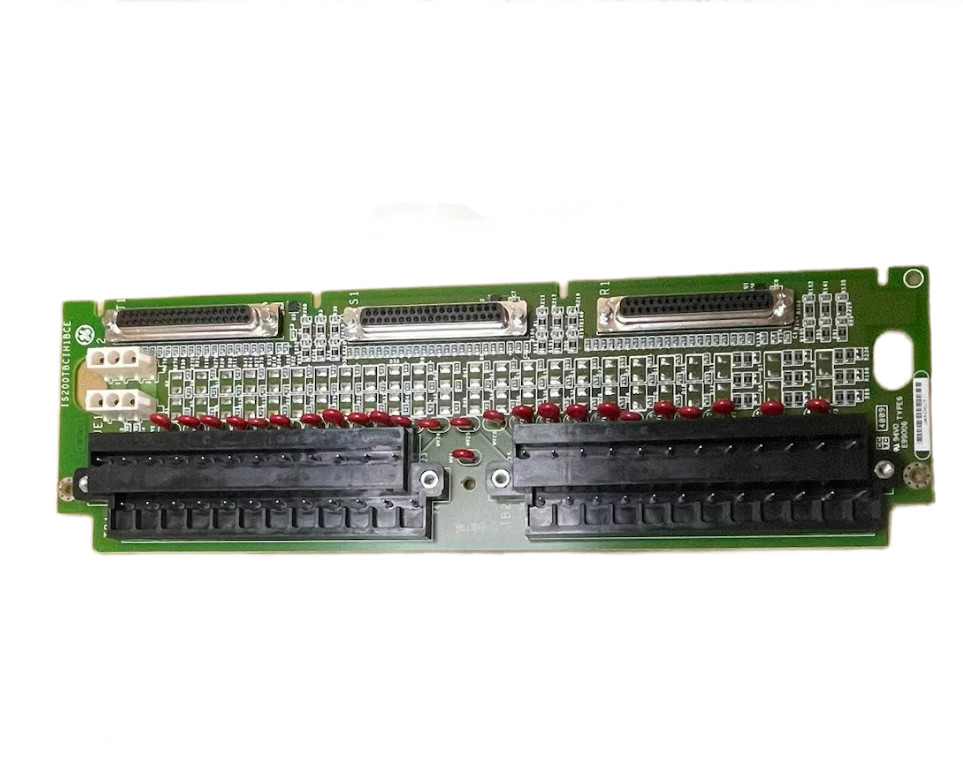

IS200RAPAG1B GE Rack Güç Tedarik Panosu Mark VI Basılı devreler panosu

IS200RAPAG1B GE Rack Güç Tedarik Panosu Mark VI Basılı devreler panosu

Ürün ayrıntıları:

Ek Bilgiler:

Açıklama:

IS200RAPAG1B, General Electric tarafından üretilen ve tasarlanan ve gaz türbini kontrol sistemlerinde kullanılan Mark VI Serisinin bir parçasıdır.Sistem basit veya üçlü modüler redundan (TMR) kontrol konfigürasyonlarında mevcuttur., tek veya birden fazla raf ve yerel veya uzak I/O ile. I/O arayüzü, türbin sensörleri ve aktüatörleri ile doğrudan bağlantı kurmak için tasarlanmıştır.Araçlandırmanın gerekliliğini ve bununla birlikte gelen güvenilirlik ve bakım sorunlarını ortadan kaldırmak. Bu kart, bir P1 arka plan bağlantısı aracılığıyla İnovasyon Serisi rafına bağlanır. Bu bağlantı her biri 32 pinlik üç satırdan oluşur.Pin bağlantılarının tam bir açıklaması ilgili kılavuzlarda bulunabilir. Bu, kartın tek bağlantısıdır. MKVI, Microsoft Windows çalışan ve CIMPLICITY grafiklerini ve GE Kontrol Sistemi Araç Kutusunu destekleyen bir PC'de oluşturulmuş bir Operatör Arayüzünü içerir.

Panelin ön panelinde, IPOK ve MPOK isimli iki LED gösterge bulacaksınız.Kullanıcıların panelin operasyonel durumunu hızlı bir şekilde değerlendirmelerini sağlar. Onlar giriş / çıkış ve işlemcinin genel performansı ile ilgili net ve özlü sinyaller sağlamak için tasarlanmıştır.Uzun ve dar bir açıdan erişilebilirBu TP test noktaları, yani N15, P5, P15 ve DCOM, sinyali ölçmeyi ve analiz etmeyi sağlar.Kullanıcılar, kart üzerinden geçen sinyalleri izlemek ve gidermek için ölçüm ekipmanlarını bu test noktalarına bağlayabilirler., teşhis ve bakım görevlerini kolaylaştırır.

Donanım bileşenleri açısından, farklı boyutlarda iki transformatörü içerir.verimli ve güvenilir bir operasyon sağlamakEk olarak, kartı aşırı akım koşullarına karşı korumak ve diğer bileşenleri potansiyel hasarlardan korumak için tek bir 1 amp, 250V sigorta da dahil edilmiştir.

Kartın farklı boyutlarda iki transformatörü, tek sigorta (1 amp, 250V sigorta) tek arka plan bağlantısı, seri 1024 bit bellek cihazı da dahil olmak üzere çeşitli entegre devreler,birkaç transistör, iki ısı alayıcısı ve bir indüksiyon bobini. Kart ayrıca yüksek voltajlı elektrolitik kondansatörler ve metal film dirençleri de dahil olmak üzere çeşitli malzemelerin kondansatörlerine sahiptir.Tahta birkaç yerde fabrikada delindi.Çoğu bileşen bir referans belirteci taşır.
