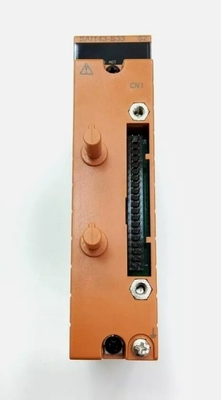

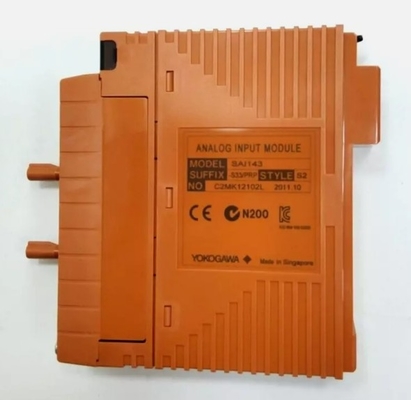

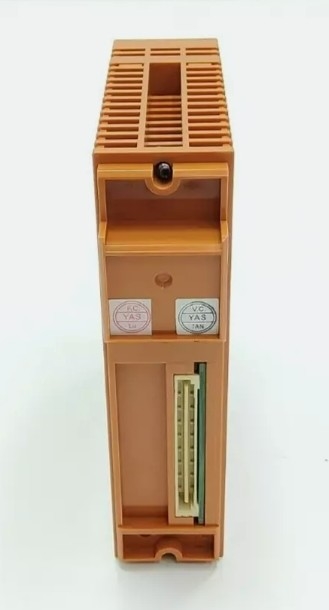

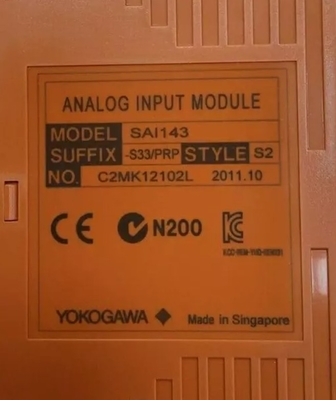

SAI143-S33 YOKOGAWA Analog Giriş/Şikayet Modülü (FIO için) Güvenlik Kontrol Birimi ve Güvenlik Düğüm Birimi

SAI143-S33YokogawaAnalog Giriş/Şikayet Modülü (FIO için) Güvenlik Kontrol Birimi ve Güvenlik Düğüm Birimi

Ek Bilgiler:

Bu GS, güvenlik düğümü ünitesine ve güvenlik kontrol ünitesine monte edilebilen analog I/O modüllerinin donanım özelliklerini tanımlar.

Açıklama:

Mevcut Giriş Modülü:Bu modül alanından 4 ila 20 mA sinyalleri giriyor.

• Bu modüle hiçbir Zener bariyeri bağlanamaz. İçsel güvenlik enstrümanlı bir sistem kullanıldığında bir izolasyon bariyeri kullanılmalıdır.
• Özel sinyal kablosu kullanıldığında 500 V AC.
• ±32 μA (geçiş aralığı 0,05 mA'dan az) (Style kodu S3 veya sonrası)
• S3 veya daha sonraki stil kodunun nominal doğruluğu ±16 μA'dır (Giriş aralığı 0,05 ila 23 mA).
• S2 veya daha önceki stil kodunun nominal doğruluğu ±16 μA'dır (Giriş aralığı 1 ila 23 mA).
• SAI143-S£3 veya SAI143-H£C, 60°C'den fazla ortam sıcaklığında kullanıldığında, bir kullanıcının kullanabileceği giriş kanallarının sayısı kısıtlanır.“ProSafe-RS I/O Modülleri Çizelgesi (FIO için) ” (GS 32P06K60-01EN).
• Giriş koruma devresindeki maksimum voltaj düşüşü 0,45 V'dir. Modül giriş impedansı 272,5 Ω (20 mA) ile 362,5 Ω (4 mA) arasında değişir.
• Bu işlev, bu modülden 2 tel ayarında sağlanan verici gücünü kapatarak Yangın ve Gaz cihazlarının alarm durumunu sıfırlamayı sağlar.03.00 veya sonrası ve stil kodu S4 veya sonrası.

Ürün ayrıntıları:

Veri sayfası bağlantısı:Yokogawa SAI143-S33.pdf
