GE DS200DTBBG1A MarkV Terminal Board Dijital I/O Modülü Terminal Board Bağlantı Kartı

GE DS200DTBBG1A MarkV Terminal Board Dijital I/O Modülü Terminal Board Bağlantı Kartı

Ürün ayrıntıları:

Ek Bilgiler:

Açıklama:

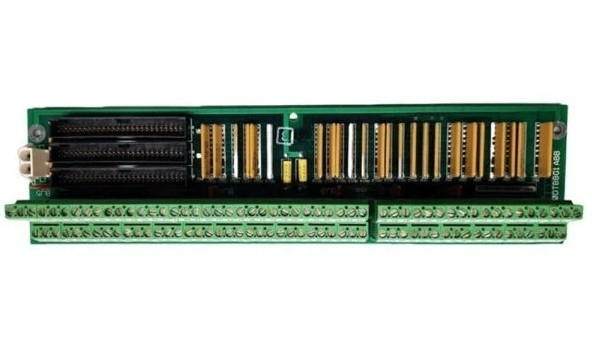

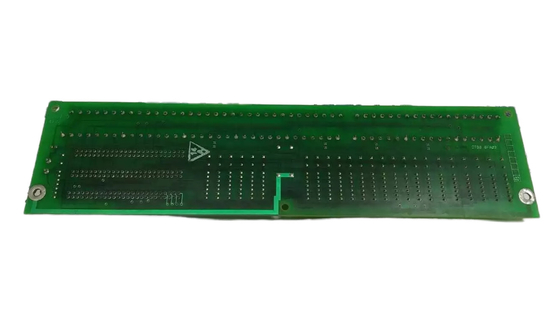

DS200DTBBG1A, GE'nin Mark V serisi altındaki bir Terminal Board Dijital Bağlantı Kartıdır.Her biri 95 sinyal teline ait terminaller içerir. Üç 50 pinli bağlantı da dahil edilmiştir. JFF, JFG ve JFH, 40 pinli bağlantılar için kimliklerdir. Ayrıca beş atıcı ve süngü bağlantısı vardır.Çünkü tahtada üç tane 40 pinlik bağlantı var.Eğer üretkenliği yeniden kazanmak istiyorsanız, kartı değiştirdikten sonra sürücüyü tekrar kullanmaya başlamak çok önemlidir.

DS200DTBBG1A, türbin kontrol sistemleri için yüksek yoğunluklu, kolayca servis edilebilir bir I / O arayüzü sağlamak için tasarlanmıştır.Toplam 190 terminal içinKart ayrıca bant kablolarının bağlanmasını ve koparılmasını kolaylaştıran süngü tarzı bağlantıları olan üç 50 pinli bağlantı da içerir.DS200DTBBG1A, Mark V Turbin Kontrol Sistemi Serisi'nde bir İletişim Girdi Genişleme Sonlandırma Modülü olarak hizmet vermektedirDS200DTBBG1A, tipik olarak Mark V sisteminin QD veya C çekirdeklerinde yer almaktadır.

DS200DTBBGIA Contact Input Expansion Termination Module'nin terminal bloklarına en fazla 110 sinyal kablosunun bağlanması potansiyeli mevcuttur.Ayrı sinyal kablolarının nerede bağlandığını belgelemek için bir yöntem olmadan bunu yönetmek zor olacak. Bir terminal bloğu TB1 olarak tanımlanır ve diğer terminal bloğu TB2 olarak tanımlanır. Ayrı terminaller her terminal bloğunda sırayla numaralandırılır.belirli bir terminal tanımlamak için terminal bloğu kimliğini ve terminal için atanmış numarayı kullanınBazı örnekler TB1 90 ve TB2 48'dir. TB1 90 terminal blok 1'deki terminal 90'dır, TB2 48 ise terminal blok 2'deki terminal 48'dir.

DS200DTBBGIA Conact Giriş Genişleme Sonlandırma Modülü'nün montajı için gerekli bazı donanım elemanları açıklandı.Bu Mark V Serisi ürünüyle uyumlu olan konektör türlerini açıklamak mümkün.Bu DS200DTBBGIA Contact Input Expansion Termination Module ile birlikte kullanılan bazı konektör türleri arasında JRR TCDA kontak giriş konektörü vardır.JY 125 V dc DTBA kart güç konektörü, ve tipik olarak kullanılmayan JRS/T konektörü.
