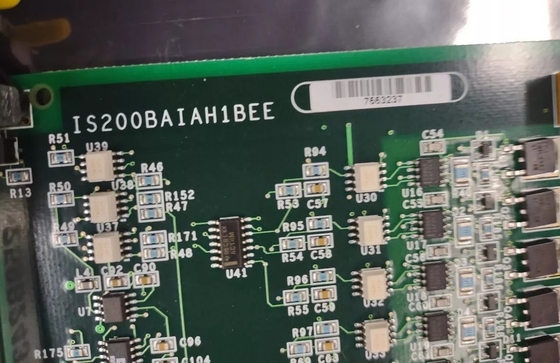

GE IS200BAIAH1BEE Mark VI Köprü Uygulama Arayüz Kartı stokta

GE IS200BAIAH1BEE Mark VI Köprü Uygulama Arayüz KartıDepoda

Ürün ayrıntıları:

Açıklama:

IS200BAIAH1BEE veya BAIA, bir yedek PCB olmak için tasarlanmıştır. Fabrika önceden yüklenmiş bir firmware ile birlikte gelen bir EEPROM'a sahiptir. Bu bellek devresi asla yeniden programlanmamalı veya çıkarılmamalıdır.Eğer çalışmayı bırakırsa veya hasar görürseBAIA ayrıca bir DSPX kartından sürücü sistemi klavyesine veya bilgisayara giden bir RS-232C I / O arayüzü kullanır.IS200BAIAH1BEE, atandığı kontrol kartı rafına dikey olarak yerleştirilmelidir.. BAIA'nın yüz plakasında, kullanıcıya bu kartı sadece rafdaki 1 numaralı yuvaya monte etmesi için uyarıcı bir etiket vardır. Rak üzerindeki yuvalar belirli levhalar için özel olarak yapılandırılmıştır.Bu tahtayı ilk olan dışında bir yuva kurmak tahtaya hasar verecektirYüz plakasında IMOK etiketli bir LED göstergesi var.

GE IS200BAIAH1B ve IS200BAIAH1BEE, GE Mark VI kontrol sistemleri için tasarlanmış köprü uygulama arayüz kartlarıdır.Bu modüller esas olarak cihazlar arasındaki verimli koordinasyonu ve kontrolü sağlamak için jeneratörler ve uyarma sistemleri arasındaki iletişim ve sinyal aktarımını bağlamak ve yönetmek için kullanılır.Bu arayüz kartı, birden fazla giriş ve çıkış kanalı vardır, jeneratörlerden ve uyarma sistemlerinden gelen dijital sinyalleri işleyebilir ve donanım durumunu gerçek zamanlı olarak izleyebilir.Verilerin verimli bir şekilde değişimi yoluyla, IS200BAIAH1B ve IS200BAIAH1BEE, uyarılma kontrol stratejilerini optimize edebilir ve jeneratör performansını ve yanıt hızını iyileştirebilir.Bu esnek arayüz tasarımı, farklı uygulama gereksinimlerine uyarlanmasını ve diğer kontrol modülleriyle sorunsuz bir şekilde entegre olmasını sağlar..

IS200BAIAH1B, İnovasyon Serisi Sürücü Sistemleri'nde köprü uygulama arayüz tablosu olarak çalışmak üzere tasarlanmıştır.Bu tablo terminal panellerden sinyal girişleri için yer-yer referansı ve izolasyon sağlarHer kart, kaldırmak veya saha programlaması için tasarlanmamış bir firmware içeren bir EEPROM ile tasarlanmıştır. The Innovation Series that this particular IS200BAIAH1B Bridge Application Interface Board printed circuit board product offering belongs to has to be considered a child product series of the greater Mark VI Turbine Control System Series that this IS200BAIAH1B PCB was originally devised for.

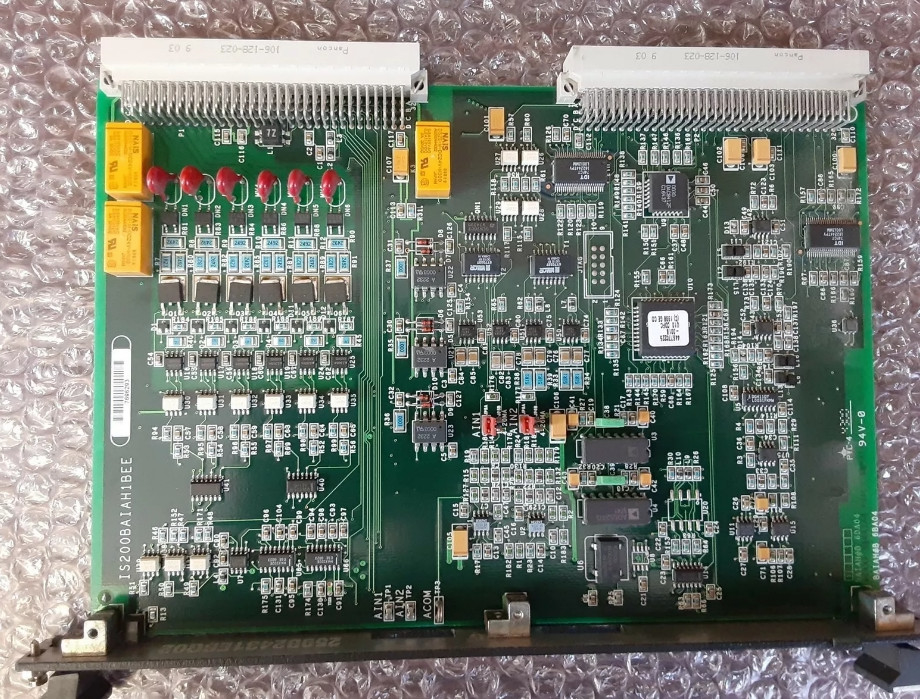

IS200BAIAH1B, belirli bir raf yuvasına yerleştirilmek üzere tasarlanmış bir Innovation serisi kartıdır.Bu hasar riski nedeniyle, satın alma kararı vermeden önce PCB boyutlarını da dikkate almak önemlidir.Bu özel basılı devre kartı yaklaşık olarak ölçülmüş boyutları ile gözden geçirilmiş geliyor 12 inç uzunlukta 9 inç genişlikteBu PCB'nin kalınlığı bir buçuk inçten fazla değildir. IS200BAIAH1B'de üç röle, altı varistor, dört atlama anahtarı, üç test noktası ve birkaç entegre devre vardır.Tahta bir kenarında bulunan iki backplane bağlantıları vardırBu arka plan bağlantıları, genel olarak düşük piyasa kullanılabilirliğine sahip olan Pancon 106-128-023 bağlantıları olarak etiketlenmiştir.
