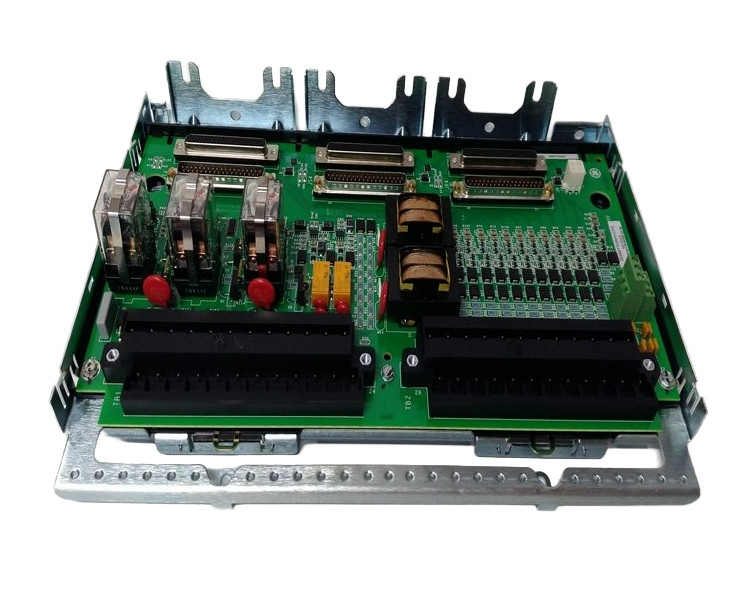

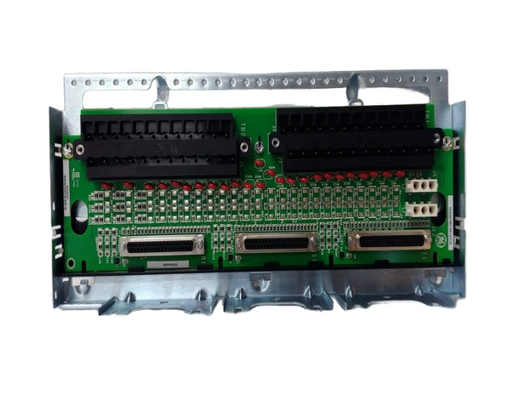

GE IS200DAMCG1A PCB Basılı Devre Kartı MARK VI Kapı Sürücü Amplifier Kartı

GE IS200DAMCG1A PCB Basılı Devre Kartı MARK VI Kapı Sürücü Amplifier Kartı

Ürün ayrıntıları:

Açıklama:

IS200DAMCG1A, GE tarafından geliştirilen bir Gate Drive Amplifier kartıdır. GE sürücü kontrol sisteminin bir parçasıdır.Bu paneller, anahtarlama gücünden sorumlu cihazlar (IGBT'ler) ve kontrol rafı arasında bir arayüz olarak hizmet verir.Bu cihazlardaki LED'ler veya ışık yayıcı diyotlar, IGBT'nin açık olup olmadığını gösterir.IGBT'lerin doğru bir şekilde açılıp kapatılmasını sağlar. IGBT'leri kontrol eden geçit sürücü sinyallerini güçlendirir..

Kart ayrıca IGBT'lerin durumunu görsel olarak gösteren LED'ler veya ışık yayıcı diyotlar içerir.Sistemle ilgili olası sorunları teşhis etmeye yardımcı olabilir.Sistemin güç gereksinimlerini karşılayabilmesini sağlayan, faz bacak başına bir IGBT'ye sahiptir.IGBT'lerin durumunun görsel olarak gösterilmesi. Düşük voltajlı bir İnovasyon Serisi sürücüsünde, bu paneller anahtarlama gücünden sorumlu cihazlar (IGBT'ler) ve kontrol rafı arasındaki bir arayüz olarak hizmet verir.Bu cihazlarda IGBT'nin açık olup olmadığını gösterir..

IS200DAMCG1A, basılı devre kartı veya PCB'dir.Bu paneller, düşük voltajlı İnovasyon Serisi sürücülerindeki güç kaynaklarını (IGBT'ler) değiştirmekten sorumlu cihazlar ve kontrol rafı arasında bir arayüz olarak hizmet verirBu cihazlar, IGBT'nin açık olup olmadığını operatöre bildiren LED'lere veya ışık yayıcı diyotlara sahiptir.DAMC panellerinin 250 çerçevelik bir güç oranı var.DAMC panellerinin yanı sıra DAMB ve DAMA panelleri, güç köprüsünün bir faz bacağı için geçit sürücüsünün son aşamasını sağlamak için akımı güçlendirmekten sorumludur.

Bu cihazlar, IGBT'nin açık olup olmadığını operatöre bildiren LED'lere veya ışık yayıcı diyotlara sahiptir.DAMC kartı, DAMB ve DAMA kartları ile birlikte, güç köprüsünün faz kolları için kapı sürücüsünün son aşamasını sağlamak için akımı güçlendirmekten sorumludurBu paneller +15/-7.5 güç kaynağı girişine sahiptir. DAMC panosu doğrudan IGBT kapısına ve kolektor ve emitör terminallerine bağlıdır.DAMC panosu ayrıca kontrol rafının IS200BPIA Köprü Kişiselleştirme Arayüzü veya BPIA panosuna bağlıdırIS200DAMCG1A'da dört (4) farklı LED veya ışık yayıcı diyot bulunur. Bunlardan DS1 ve DS2 olarak adlandırılan ikisi (2) sarıdır. Diğer ikisi (2), DS3 ve DS4, yeşildir.IS200DAMCG1A küçük bir dikdörtgen devre kartıdırDS4 ve DS2 PCB'nin sol yarısının alt kısmına yerleştirilmiştir. Bunlar ayrıca LFF ve LON baş harfleriyle işaretlenmiştir.IS200DAMCG1A'nın sağ yarısının üst kısmının yakınında, UON ve UFF baş harfleriyle işaretlenen DS1 ve DS3 LED'leri bulunur..
