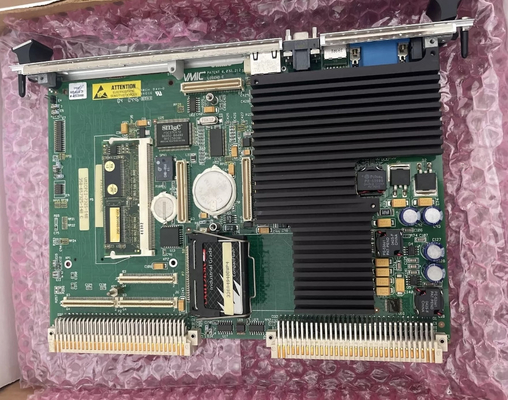

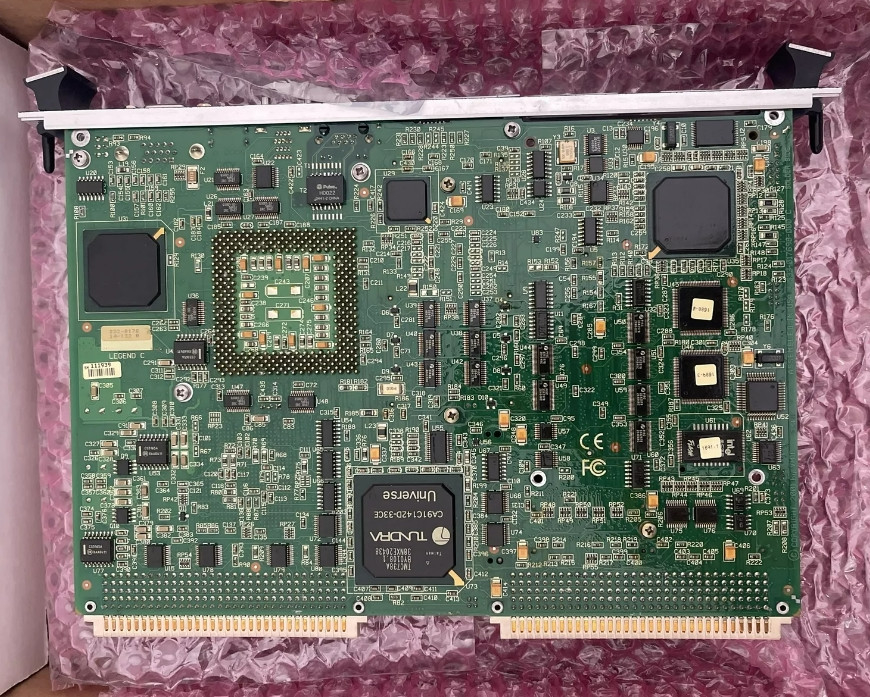

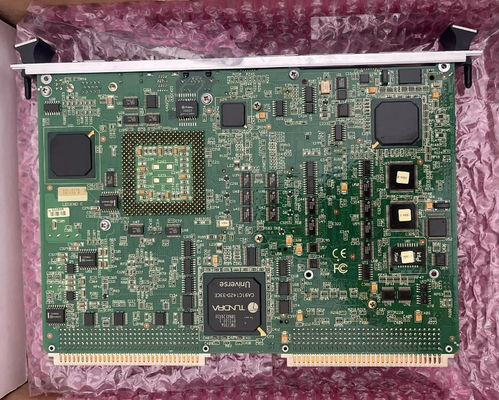

GE IS215UCCAM03A Gelişmiş Kontrol Paneli Mark VI CPCI Kontrolör modülü

GE IS215UCCAM03A Gelişmiş Kontrol Paneli Mark VI CPCI Kontrolör modülü

Ürün ayrıntıları:

Açıklama:

Bu kart, IS215UCCAM03A kartı, UCCx denetleyicilerinden biridir. UCCx denetleyicisi, CompactPCI veya CPCI olarak bilinen tek kartlı bir bilgisayara dayanmaktadır.Bu tablo General Electric tarafından üretilen Mark VIe sisteminin bir parçası., ancak bu özel model, daha sonraki Mark VIeS sistem modelleriyle de uyumlu olarak kabul edilir. Bu model esasen IS215UCCAH3 kartı ile birleştirilmiş IS200EPMC'dir.128 MB flaş bellekBu IS215UCCAM03A CompactPCI montaj modülü cihazını barındıran Mark VI Turbine Control System Serisi, GE Mark ürün serisinin bir parçasıdır.General Electric ile uyumlu gazın kontrol ve yönetim sistemlerinde bir dizi olası fonksiyonel uygulama ile var olduğu gerçeğini göz önüne alarak., rüzgar ve buhar türbini otomatik tahrik kümeleri.Bu, daha önce mevcut olan Mark V Turbine Control System Serisi'nin benzer tam genişletilmiş seri adının oldukça işlevsel bir yükseltmesi olarak kabul edilmelidir., çünkü Mark V Serisi'nin olası uygulamaları sadece daha sınırlı gaz ve buhar tabanlı fonksiyonel ayarlarda mevcuttur.

IS215UCCAM03A Compact PCI, bir dizi benzersiz ve önemli ürün özelliklerine sahip tek yuvalı bir işlem kartıdır.Bu LED'lerin bazıları; UDH Ethernet Durum, Durum, DC, Diag, IONet Ethernet ve ON LED'ler. UDH Ethernet LED için üç durum vardır, yanıp sönen bir Aktif LED vardır ve bir Hız LED vardır,100 BaseTX için yeşil olanBu LED göstergeler genellikle IS215UCCAM03A'nın çevresel özelliklerinin veya güç gereksinimlerinin kesilmesiyle tetiklenir.Bu UCCA PCB'nin 0 ila 60 santigrat derece arasındaki sıcaklıklarda çalışması tavsiye edilir., ideal depolama sıcaklığı -45 ila 85 derece arasında değişir.

Bu modelin nem aralığı 5 ila 95% olarak belirlenmiştir ve deniz seviyesinden 0 ila 40.000 fit yükseklikte bir depolama yüksekliği ile 0 ila 10.000 fitlik bir çalışma yüksekliği taşımaktadır.Gürültü güç girişi açısından, IS215UCCAM03A +3.3 V DC, 3.5 A tipik, 4.25 A maksimum ve +5 V DC, 150 mA tipik, 300 mA maksimum nominal voltaj talep eder.IS215UCCAM03A kartına özel bir dizi port ve protokol özellikleri vardır.Aşağıdaki IS215UCCA bileşen diyagramında gösterildiği gibi; EPMC Ethernet Arayüzü üç porttan, bir RJ-45 konektöründen, bir RJ-45 konektöründen ve bir RJ-45 konektöründen oluşur.ve 10BaseT ve 100BaseTX konektörlerinden oluşan bir çift. EPMC Ethernet Arayüzü içinde, I/O paketleri ve denetleyiciler arasında iletişim kurmak için kullanılan protokoller vardır; bu protokoller TCP/IP protokolleridir.

IS215UCCAM03A, CPCI kabininin içine monte edilen bir denetleyici modülüdür.UDH'ye Ethernet bağlantısı, ve kurulum için bir RS-232C bağlantısı. Kontrolör, UDH Ethernet'e bağlanmadan önce bir TCP / IP adresi ile yapılandırılmalıdır. Bu, ToolboxST uygulaması aracılığıyla yapılabilir.Yüksek performanslı kontrol sistemleri için tasarlanmışGE IS215UCCAM03A CPCI Kontrol Modülü, endüstriyel otomasyonda sorunsuz entegrasyon ve artırılmış operasyonel verimlilik sunar.
