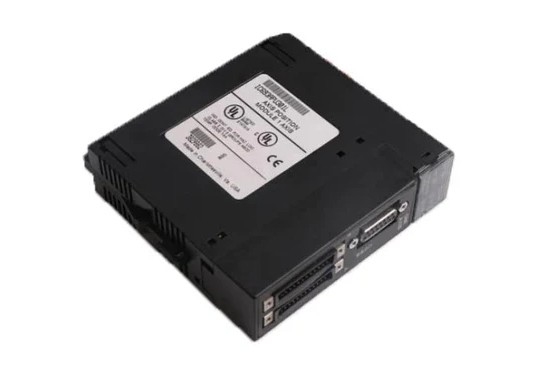

GE IS230PCAAH1A Genel Elektrikli Türbin Kontrol Paneli Ana Analog Modülü

GE IS230PCAAH1A Genel Elektrikli Türbin Kontrol Paneli Ana Analog Modülü

Ürün ayrıntıları:

Açıklama:

IS230PCAAH1A, General Electric tarafından geliştirilen Mark VIe sistemi için tasarlanmış bir çekirdek analog modüldür.Bir gaz türbini çalıştırmak için gereken analog sinyalin büyük bir kısmı Core Analog (PCAA) modülü ve ilgili Core Analog (TCAS ve TCAT) terminal kartı tarafından sağlanır.. Termokopül girişleri, 4-20 mA akım döngüsü I / O, sismik girişler, doğrusal değişken diferansiyel transformatör (LVDT) uyarı ve girişler, nabız hızı girişleri,ve servo bobin çıkışları tüm PCAA ve TCAT tarafından sağlanır.

Modül, basit, çift ve TMR sistemlerinde kullanılmak için uygundur. Tek bir TCAT terminal kartı sinyal girişlerini bir, iki veya üç PCAA modülüne dağıtır.Mark VIe sistemi için özel olarak tasarlanmış bir Anahtar Analog ModülüBu modül, Core Analog (TCAS ve TCAT) terminal kartı ile birlikte,Bir gaz türbininin verimli çalışması için gerekli olan önemli miktarda analog sinyalin I/O'sunu sunmasında önemli bir rol oynar.GE IS230PCAAH1A, genellikle gaz türbinlerini veya diğer yanma ekipmanlarını kontrol etmek ve izlemek için kullanılan bir elektronik modüldür.Dayanıklılığı sağlamak için gaz türbinlerinin kontrol sisteminde kilit bir rol oynarlar., yanma sürecinin güvenilirliği ve verimliliği.

GE IS230PCAAH1A, endüstriyel otomasyon ve kontrol sistemleri için özel olarak tasarlanmış yüksek performanslı bir analog giriş / çıkış (I / O) modülüdür.General Electric tarafından Mark VIe kontrol sisteminin bir bileşeni olarak, verilerin doğru ve güvenilir bir şekilde elde edilmesini ve kontrol edilmesini kolaylaştırır ve verimli sistem performansı için çok önemli bir dizi analog sinyali destekler.IS230PCAAH1A, endüstriyel ekipmanların izlenmesi ve kontrolü için ayrılmaz bir parçasıdır., özellikle elektrik üretimi, petrol ve gaz ve hassas analog sinyal işleme gerektiren diğer karmaşık endüstriyel ortamlarda.

IS230PCAAH1A modülü, 28 V dc güç konektörü ve iki RJ45 Ethernet konektörü ile güçlendirilir.Güç bir JGPA kartına konektör P4 aracılığıyla verilirModül, P1 ve P2 konektörlerinde bulunan iki 68 pinlik kablo aracılığıyla TCAT'a bağlanır.TCAT terminal kartı tek bir girişten tek bir girişe fırlatılabilen sinyal girişlerini yönlendirir., çift veya TMR PCAA modülü. Tek bir PCAA modülüne adanmış sinyaller terminallere kablolu. Eğer fanlı girişler gerekli değilse, PCAA TCAT olmadan kullanılabilir.
