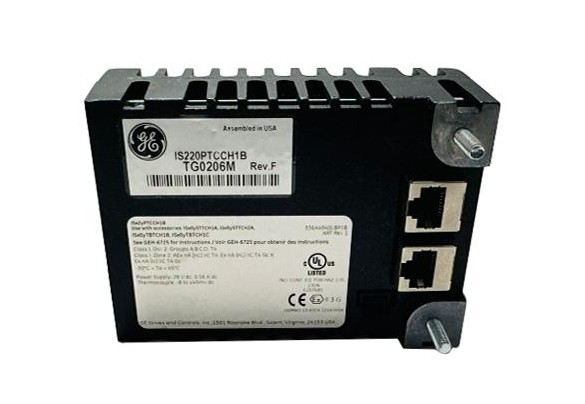

GE IS220PTCCH1B Mark VIe Speedtronic Yüksek Performanslı Termokopül Giriş Paketi

GE IS220PTCCH1B Mark VIe Speedtronic Yüksek Performanslı Termokopül Giriş Paketi

Ürün ayrıntıları:

Açıklama:

GE Speedtronic Mark VIe IS220PTCCH1B, 12 yanma optimizasyon girişinden ve 1 soğuk bağlantıdan oluşan bir Termokopil Giriş Modülüdür.IS220PTCCH1B ile çifte ve üçlü modüler yedekleme uygulamaları mümkündür.Bu kart, E, J, K, S ve T gibi geleneksel termokopüllerin yanı sıra, -8 ile 45 mV arasında değişen mV girişlerini de barındırabilir.ve T topraklanmış veya topraklanmamış olabilir ve türbin I/O panelinden 984 feet'e kadar konulabilirKablo direnci 450 ohm'u geçmemelidir. IS220PTCCH1B, flash bellek, RAM, işlemci kartı donanımı ve Ethernet portu kendi kendine testleri de dahil olmak üzere çeşitli kendi kendini teşhis etme işlemlerini gerçekleştirebilir.Ayrıca, düzgün çalışmasını sağlamak için iç güç kaynağının sürekli izlenmesini sağlar..

IS220PTCCH1B, flash bellek, RAM, işlemci kartı donanımı ve Ethernet portu kendi kendine testleri de dahil olmak üzere çeşitli kendi kendini teşhis etme işlemlerini gerçekleştirebilir.Ayrıca, düzgün çalışmasını sağlamak için iç güç kaynağının sürekli izlenmesini sağlar.Görsel teşhisler gösterge LED'leri aracılığıyla sağlanır ve yerel teşhis seri iletişimleri kızılötesi bir port aracılığıyla mümkündür.Pakete giriş çift RJ45 Ethernet konektörleri ve üç pinli güç girişi ileÇıktı, bağlantılı terminal kartı bağlantısı ile doğrudan eşleşen bir DC-37 pin bağlantısı aracılığıyla yapılır.

IS220PTCCH1B REV F, GE Dağıtılmış Kontrol Sistemlerinde kullanılan Mark VIe Serisinin bir parçası olarak General Electric tarafından üretilen ve tasarlanan bir Termokopil Giriş Modülüdür.PTCC, bir veya iki I/O Ethernet ağı ile termokopül giriş terminal kartı arasındaki elektrikli arayüzü sağlarPaket, tüm Mark VIe dağıtılmış I/O paketleri için ortak bir işlemci kartı ve termokople giriş fonksiyonuna özel bir edinme kartı içerir.Paket, 12 termokopye girişi halledebilir.. İki paket TBTCH1C'de 24 giriş işleyebilir. TBTCH1B terminal kartı ile TMR yapılandırmasında, üç soğuk bağlantısı olan üç paket kullanılır, ancak sadece 12 termokopül kullanılabilir.

IS220PTCCH1B, Mark VIe I/O paketi. Bir veya daha fazla I/O paketi modülü sensör sinyalini dijitalleştirir ve denetleyiciye besler.Bu genellikle GE Speedtronic Mark VIe serisi ile kullanılırEk olarak, Mark VIe, birden fazla uygulama için esnek bir platformdur. Ayrıca basit, çift ve üçlü redondan sistemler için yüksek hızlı ağlı I / O sağlar.IS220PTCCH1B, SMD bileşenleri ile doldurulmuş çok katmanlı PCB'li çoklu PCB modülüdürBu I/O paketinin birçok versiyonu da mevcuttur.
