IS200TRPGH1B, General Electric tarafından, gaz türbini kontrol sistemlerinde kullanılan Mark VI Serisinin bir parçası olarak üretilen ve tasarlanan bir Primary Trip Terminal Board'dur.I/O kontrolörü TRPG terminal kartını düzenler.TRPG'deki üç oylama devresinde, üç yolculuk solenoidi veya Elektrikli Yolculuk Cihazlarına (ETD) bağlanan dokuz manyetik röle bulunur.ETD'lerin arayüzünün birincil ve acil durum tarafları, birlikte çalışan TRPG ve TREG tarafından oluşturulur.Gaz türbini uygulamaları için, TRPG ayrıca sekiz Geiger-Mueller alev dedektöründen girdi kabul eder.

TRPG teşhisleri I / O kartı tarafından çalıştırılır. Bunlar yolculuk solenoid röle sürücüsü ve temas, solenoid güç otobüsü,ve alev dedektörü için uyarma voltajı çok düşük veya aşırı. Eğer sinyallerden herhangi biri anormal hale gelirse, bir teşhis uyarısı üretilir (sınırların ötesinde). terminal kartının konektörleri JR1, JS1 ve JT1 her biri I / O kartı sorular kendi ID cihazı vardır.Eğer bir tutarsızlık bulunursa, bir donanım uyumsuzluk hatası üretilir.ve fiş konumu sadece okuma ID cihaz çipi üzerinde tüm kodlanmıştır.

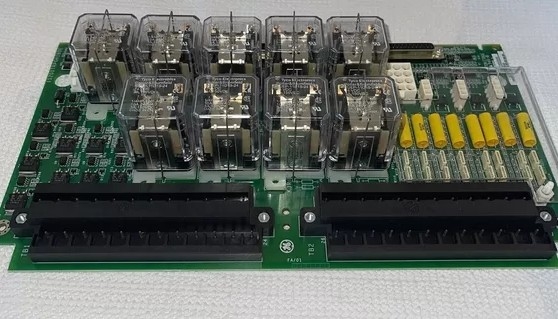

IS200TRPGH1B modülü, GE Mark VI Speedtronic gaz türbini kontrol sisteminde birincil yolculuk sonlandırma kartı olarak hizmet vermektedir.Birincil işlevi, birincil türbin koruma denetleyicisi ve Acil Yolculuk Aygıtları (ETD) ile arayüz oluşturmaktır., acil yolculuk senaryolarında hızlı ve doğru yanıtları sağlar. IS200TRPGH1B'nin ana özellikleri, sol tarafta bulunan iki büyük siyah terminal bloğunu içerir.her biri 1 ile 48 arasında sırayla numaralandırılmış 24 gümüş metal terminal ile donatılmıştır.Tablonun alt yarısı çeşitli kondansatörlere ev sahipliği yapmaktadır: altta merkezlenen 8 katı sarı kondansatörden oluşan dikey bir çizgi,sol tarafta toplamda 16 ünitelik iki paralel sıra küçük beyaz kondansatörler ile birlikte.

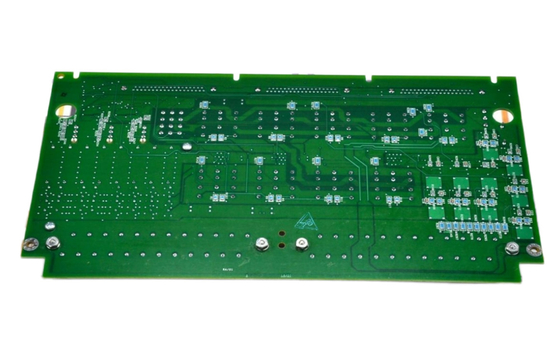

IS200TRPGH1B, çeşitli farklı bileşenlere sahip bir PCB veya basılı devre kartıdır.Bu iki terminal bloğunda da 1'den 24'e ve 25'ten 48'e kadar sayılan 24 gümüş metal terminal bulunmaktadır.IS200TRPGH1B'nin alt yarısında çeşitli kondansatörler bulunur..Bu sarı kondansatörlerin solunda, iki dikey sıra küçük beyaz kondansatörler var.
