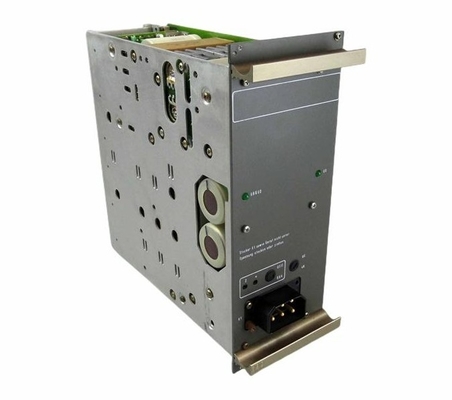

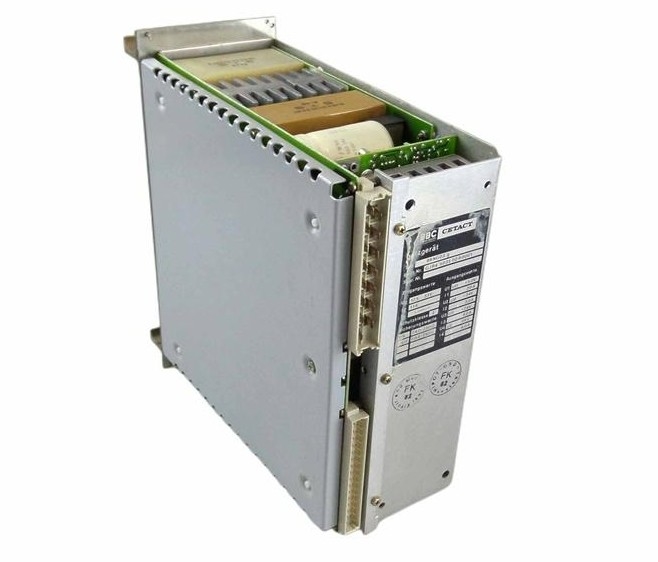

ABB 89NG03 GJR4503500R0001 İstasyon Otobüslerinin Voltajı Üretimi için Güç Tedarik Modülü

ABB 89NG03 GJR4503500R0001 İstasyon Otobüslerinin Voltajı Üretimi için Güç Tedarik Modülü

Ürün ayrıntıları:

Açıklama:

Güç kaynağı modülü 89NG03, PROCONTROL çok amaçlı işlem istasyonunun istasyon otobüsünün alt tabanında gerekli voltajları değiştirmek ve üretmek için kullanılır.Her bir modülün kendi voltaj kaynağı olduğundan, çok amaçlı işlem istasyonu için güç kaynağı cihazları toplamda 4 kez kullanılır.Pozitif voltaj USE konektör X1 üzerinden verilen, güç kaynağı modülü tarafından bir işlem voltajı olarak US olarak, bir anahtar aşaması aracılığıyla istasyon otobüsünün arka planına geçirilir.Bu voltaj modülün ön tarafında yer almaktadır.

Voltaj UB ve UD, UD'nin bir fonksiyonu olarak düzenlenir. Voltaj UB değişkendir, yani çıkış voltajı, UD'ye ve bağlı yüke bağlı olarak izin verilen sınırlar içinde değişir.Modül gerçek gerilim değeri için bir iç ve dış musluk vardır. Eğer sensör hattı açıksa, modül çıkış terminallerinde sabit bir değere kadar voltaj UD kontrol edilir. bağlı yükden bağımsız olarak. Eğer sensör hattı bağlısa (F +, F-),Sensör hattının bağlantı noktasındaki çıkış voltajı sabit bir değere kontrol edilir.PROCONTROL ile, sensör hattı istasyon otobüsünün arka planının ortasına bağlanır. Bu şekilde, yük akımındaki değişikliklerden kaynaklanan güç kaynağı hattındaki gerilim düşer (örn.Ek bir modül takarak) sabitlenir..

Güç kaynağı modülü ön paneldeki bir fişten beslenir.Proses voltajı US = +24 VDC,iç voltaj UD'ye bağlı olarak değiştirilir.Proses voltajı UV=-24VDC,referans iletken Z,Anons ve yanıp sönen voltaj sadece modül aracılığıyla bağlanırModüller tarafından gerekli olan bas tarafındaki UB+ = +24 VDC ve UD+ = +5 VDC (referans iletken ZD ile) voltajlar DC/DC dönüştürücüler aracılığıyla üretilir ve potansiyel izole edilir.

Modül, yok oluşun önlenmesi için çalıştırıldığında takılmamalı veya çıkarılmamalıdır.Bir rahatsızlık durumunda, bir duyuru ve/veya kapatma gerçekleşir. çıkışlar US ve UB, alt voltaj için izlenir ve çıkış UD, aşırı voltaj ve alt voltaj için izlenir.İzleme tesisi yanıt veriyorsaUS ve UB modül çıkış voltajından, UD ise F sensör hattından alınıyor.

Modül, yalnızca bir duyuru fonksiyonu ile voltajların izlenmesine ek olarak, kapalı fonksiyonlu bir aşırı voltaj ve alt voltaj izleme tesisine de sahiptir.

Veri sayfası bağlantısı:

ABB 89NG03 GJR4503500R0001.pdf
