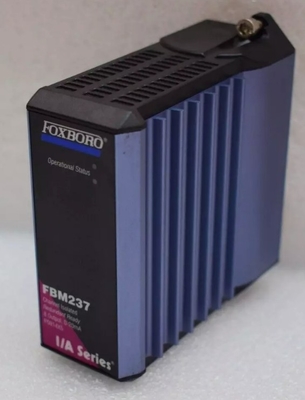

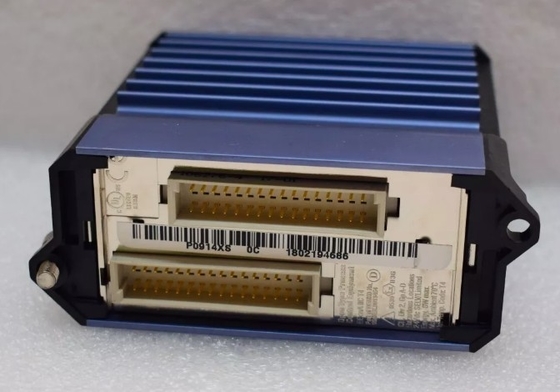

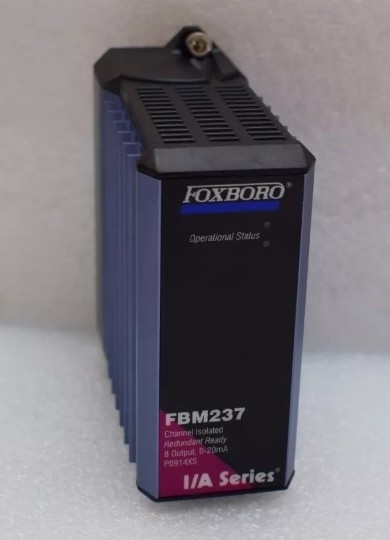

Foxboro FBM237 P0914XS Sekiz Analog Çıkış Kanalı 0-20 mA Sinyalleri HART Alan Aygıtları ile Elektriksel Olarak Uyumludur

Foxboro FBM237 P0914XS Sekiz analog çıkış kanalı0-20 mA sinyalleri HART alan cihazlarıyla elektrikle uyumludur

Ürün ayrıntıları:

Ek Bilgiler:

Açıklama:

FBM237, devrenlerin fiziksel korunması için sağlam bir alüminyum dış yüzeyine sahip modüler bir tasarıma sahiptir.FBM'lerin montajı için özel olarak tasarlanmış kaplamalar, çeşitli çevre koruma düzeylerini sağlar., sert ortamlara kadar (G3 sınıfı), ISA Standardı S71'e göre.04.

FBM237, 0 ila 20 mA Çıkış Modülü sekiz kanal içerir. Çıkışlar diğer kanallardan ve toprakdan galvanik olarak izole edilir. Modül tek birim olarak kullanılabilir,ya da fazla çift olarak (iki FBM237). Çıkarımlı bir çift olarak kullanıldığında, alan çıkış sinyalleri bir ortak sonlandırma montajına kablolu olur. Çiftteki her modül bağımsız olarak çıktıyı belirtilen çıkış değerinde tutar.

Modül, sekiz Fieldbus Modülü'ne kadar yer veren Standart Modüler taban plaka üzerine monte edilir. Modüler taban plaka DIN ray monte edilmiş veya raf monte edilmiş,ve gereksiz Fieldbus için sinyal bağlantıları içerir, fazladan bağımsız DC güç ve sonlandırma kabloları.

Çıkarılmış modüller, taban plaka üzerinde bitişik çift çift / çift pozisyonlarda (1 ve 2, 3 ve 4, 5 ve 6 veya 7 ve 8 pozisyonları) yerleştirilmelidir.Tek bir son kablo bağlantısı sağlamak için iki bitişik taban plaka bitiş kablosu bağlantılarına fazladan bir adaptör modülü yerleştirilir.Tek bir sonlandırma kablosu, yedek adaptörden ilgili TA'ya bağlanır.

FBM237, modüler bir taban levhasına monte edilir. taban levhası bir DIN rayına (uzak veya dikey) veya montaj kitini kullanarak 19 inçlik bir raf üzerine yatay olarak monte edilebilir.Gereksiz modüller, taban levhasında çifte ve çift yakın konumlarda (1 ve 2 pozisyonları) yerleştirilmelidir., 3 ve 4, 5 ve 6, veya 7 ve 8) uygun redundanse adaptörü ile birlikte.

Veri sayfası bağlantısı:

FOXBORO FBM237 P0914XS.pdf
