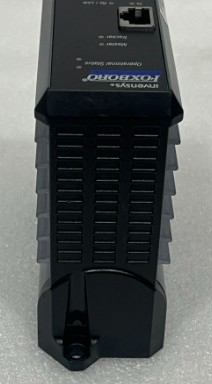

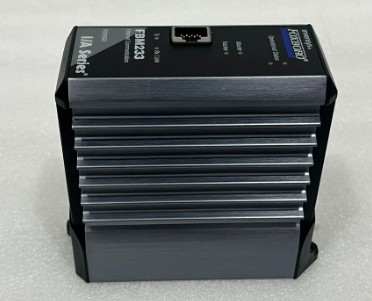

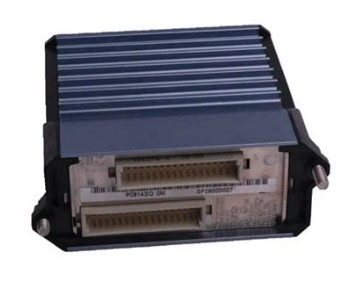

Foxboro FBM233 P0926GX Alan Aygıtı Sistem Entegratörü Modülü Çift Portlu Alan I/O Aygıtları ve I/A Serisi Sistemi

Foxboro.FBM233 P0926GX Alan Aygıtı Sistem Entegre Modülü çift portlu alan I/O cihazları ve I/A Serisi sistemi

Ürün ayrıntıları:

Ek Bilgiler:

FBM233, aşağıdaki standart I/A Serisi® sistem dağıtılmış kontrol arayüzü (DCI) blok türleri için kontrol bloğu desteği sunar:

Açıklama:

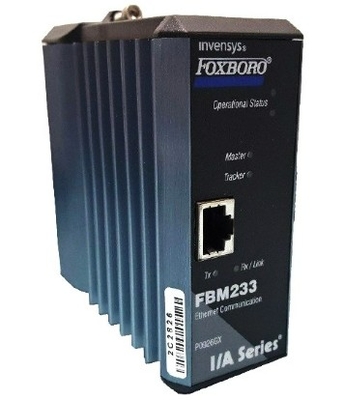

Her FBM233 modülü, çift portlu Ethernet cihazlarına bağlanmak için modülün ön tarafında tek bir 10/100Mbps bakır Ethernet bağlantısına ve tek bir RJ-45 konektörüne sahiptir.FBM233, bir harici cihazla veya en fazla 64 harici cihazla iletişim kurmak için Ethernet anahtarlarına veya merkezlerine bağlıdır..

FBM233 ve saha cihazları arasındaki veri iletişimi, FBM233 modülünün ön tarafında bulunan RJ-45 konektörü aracılığıyla gerçekleştirilir.veya alan cihazlarına Ethernet anahtarları ile (sayfa 7'deki “ETHERNET HUBS AND SWITCHES”'e bakın)FBM233, bir harici cihazla veya en fazla 64 harici cihazla iletişim kurmak için Ethernet anahtarlarına veya merkezlerine bağlıdır.

FBM233 cihazlardan gerekli verileri toplar, gerekli dönüşümleri yapar,ve daha sonra dönüştürülmüş verileri I/A Serisi tesis yönetimi işlevlerine ve operatör ekranlarına dahil etmek için veritabanına kaydeder.Veriler ayrıca I/A Serisi sisteminden bireysel cihazlara da yazılabilir.

FBM233, devrenin fiziksel ve elektrikli korunması için sağlam bir alüminyum dış yüzeyine sahip kompakt bir tasarıma sahiptir.Çeşitli çevre koruma seviyeleri sağlar, ISA Standardı S71'e göre G3 Sınıfı sert ortamlara kadar.04.

Fieldbus İletişim Modülü (FCM100Et veya FCM100E) veya Field Control Processor (FCP270) FBM'lerin kullandığı fazladan 2 Mbps Fieldbus modülünü arayüz eder.FBM233, 2 Mbps modülü Fieldbus'un her iki yolundan da iletişimi kabul eder - bir yol başarısız olursa veya sistem düzeyinde değiştirildiğinde, modül aktif yol üzerinden iletişime devam ediyor.

Veri sayfası bağlantısı:

FOXBORO FBM233 P0926GX.pdf
