Ürün ayrıntıları:

Açıklama:

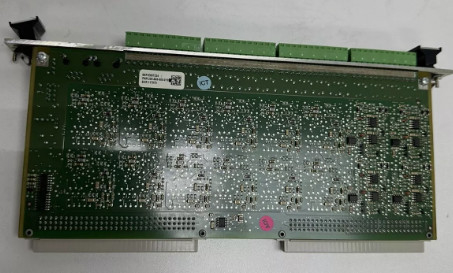

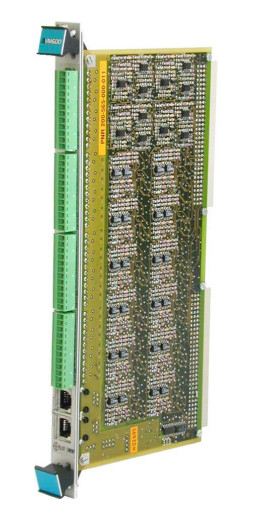

IOC 16T Giriş / Çıkış Kartı, VM 600 serisi CMC 16 (Hali İzleme Kartı) için bir sinyal arayüzü olarak çalışır.ABE 04X rafın arkasına monte edilir ve iki bağlantı aracılığıyla raf arka planına doğrudan bağlanır.

Her bir IOC 16T, belirli bir CMC 16 ile ilişkilendirilir ve direk arkasına rafda monte edilir.IOC 16T, dönüştürücülerden ve kondisionerlerden gelen iletim kablolarını bağlamak için bir terminal şeridi içerir.Bununla birlikte, bu sinyalleri VM 600 arka düzlemde “Raw Bus” ve “Tacho Bus” hatları aracılığıyla zaten kullanılabilirse, bunlar ek kablolama gerekmeden doğrudan seçilebilir.

Kart, tüm giriş ve çıkışları elektromanyetik müdahale (EMI) ve sinyal dalgalanmalarına karşı korur ve ayrıca EMC (elektromanyetik uyumluluk) standartlarını karşılar.

Tacho girişleri, hızlandırıcılardan, hız ölçerlerden ve yakınlık sondalarından gelen sinyaller veya herhangi bir dinamik veya kvazistik sinyal, darbelerin şekillendirilmesi gibi görevleri yerine getiren özel devreler tarafından koşullanır.seviye ayarlama, AC/DC seçimi ve soğuk bağlantı telafi. Mikro anahtarlar kondisyoner seçimini ve erişim yöntemini (yani vida terminalleri veya arka plan) kolaylaştırmak için sağlanmıştır.IOC 16T ayrıca tesisten izole etmeyi sağlar ve girişlerin CMC 16'ya aktarılmasını sağlar..

İki iletişim yöntemi desteklenir; VM 600 rafının slot 0'daki bir CPU M modülüne VMEbus bağlantısı ve sonraki Ethernet bağlantısı,veya IOC 16T'de bulunan RJ konektörleri üzerinden doğrudan izole RS-485 seri bağlantısı.

Özellikleri

• CMC 16 için 16 kanallı arayüz kartı (Hali İzleme Kartı)
• Mermi uç şeridi (48 uç)
• Tüm giriş ve çıkışlar için EMI koruması sağlar
• Tüm girişler için sinyal koşullandırma sağlar
• İlk 4 kanal tacho veya dinamik giriş olarak seçilebilir (yani titreşim)
• Son 12 kanal dinamik veya işlem girişleri olarak seçilebilir
• Kanal 16, termokopiller için dinamik, süreç veya soğuk bağlantı telafi girişleri olarak seçilebilir.
• Girişler VM 600 Raw Bus ve Tacho Bus üzerinden yönlendirilebilir.
• Gemiye bağlı izole RS-485 seri iletişim seçeneği
• Kartların doğrudan eklenmesi / çıkarılması Sipariş Bilgisi
