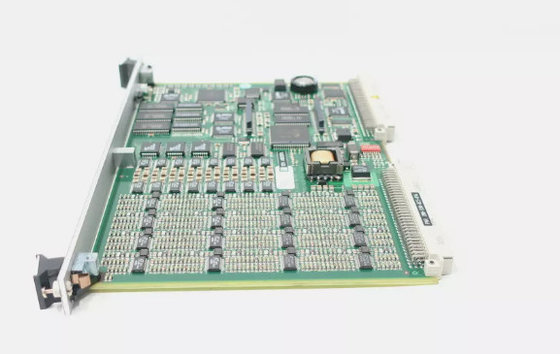

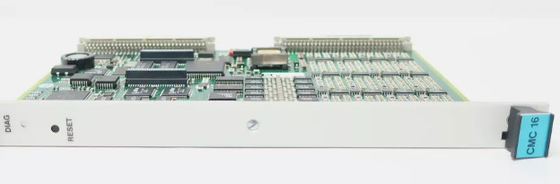

CMC16 200-530-025-014 Durum İzleme Kartı Depoda

CMC16 200-530-025-014 Durum izleme kartı stokta

Ürün ayrıntıları:

Açıklama:

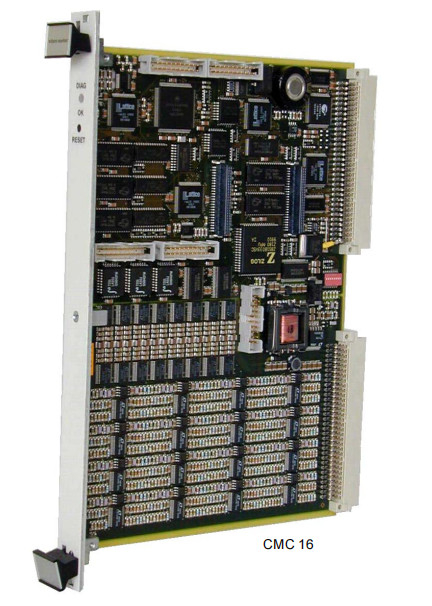

CMC 16 Durum İzleme Kartı, VM serisi Durum İzleme Sisteminin (CMS) merkezi unsuru.

Bu akıllı ön uç veri edinimi birimi (DAU), VM CMS yazılımı ile birlikte,sonuçları analiz etmek ve bir ana bilgisayara, VM600 serisi CPU M modülü ile Ethernet denetleyicisi veya doğrudan seri bağlantılar yoluyla aktarmak.

Girişler tamamen programlanabilir ve hız, faz referansı, titreşim (hesaplanma, hız veya yer değiştirme), dinamik basınç, hava boşluğu rotoru ve kutup profilini temsil eden sinyalleri kabul edebilir.herhangi bir dinamik sinyal veya neredeyse statik sinyal. Sinyaller, VM600'nin “Raw Bus” ve “Tacho Bus” aracılığıyla veya IOC 16T'deki vida terminal bağlantıları aracılığıyla bitişik Makine Koruma Kartlarından (MPC 4) giriş yapılabilir.IOC 16T modülleri ayrıca sinyal koşullama ve EMC korumasını sağlar ve girişlerin CMC 16'ya yönlendirilmesine izin verir., 16 programlanabilir izlenen anti-aliasing filtresi ve Analog-Digital Converters (ADC) içerir.Zaman alanından frekans alanına dönüştürme (Hızlı Fourier Dönüşümü), bant çıkarma, birim dönüşümü, limit kontrolü ve ana sistemle iletişim.

Kanal başına 10 mevcut çıkış, RMS, zirve, zirve-piik, gerçek zirve, gerçek zirve-piik değerleri, Gap, Smax veya senkroniz veya asinkron olarak elde edilen spektrumlara dayalı herhangi bir yapılandırılabilir bant içerebilir.Hızlandırma (g), hız (saniye, mm/saniye) ve yer değiştirme (mil, mikron) sinyalleri karşılanır ve herhangi bir standardın gösterilmesi için dönüştürülebilir.,Örneğin, sadece değerin değişimi önceden tanımlanmış bir eşiği aşarsa.

CMC 16, planlı aralıklarla veya alarm algılama (dalga biçimleri, spektrumlar ve yörüngeler) ile yakalanan yüksek çözünürlüklü verileri alır ve işler.Pencere türü, ortalama mod ve ortalama sayısı tamamen yapılandırılabilir.Ayrıca, zaman temelli verilerin “Osciloscope Mode” kullanılarak birkaç dakika boyunca genişletilmiş yakalama işlemini başlatma yeteneği vardır, çünkü bu değerli veriler sağlayabilirÖzellikle makine çalıştırılırken.

Özellikleri

• Bireysel olarak yapılandırılabilir 16 dinamik kanal
• 16 paralel programlanabilir anti-aliasing filtresi ve ADC
• İlk 4 kanal da tacho girişleri olarak yapılandırılabilir
• Son 12 kanal da işlem değerleri olarak yapılandırılabilir
• ME mimarisi
• Yapılandırılabilir Eşzamanlı ve Eşzamansız örnekleme
• Yüksek çözünürlüklü 3200 satırlı FFT
• Kanal başına 10 tam yapılandırılabilir işlenmiş çıkış, bu da frekans bantları veya zaman alanına dayalı çıkışlar olabilir.
• İşlenmiş çıkış başına 6 yapılandırılabilir alarm, histerezi ölü bandları
• Çizelge, “alarma” ve “istisna” bazlı kayalık toplama
• Gemi tampon depolaması
• Ön panelde üç renkli LED ile durum göstergesi
• Otomatik yapılandırma ile kartların canlı eklenmesi / çıkarılması
• Ethernet ve RS-4851 Serial iletişim seçenekleri
