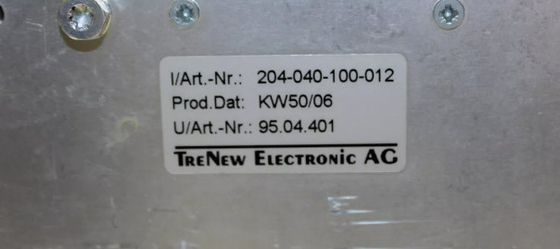

ABE040 204-040-100-012 Sistem Rack 19" Rack 6U yüksekliğinde

ABE040 204-040-100-012Sistem rafı 19 inç yükseklikte 6U olan raf

Ürün ayrıntıları:

Açıklama:

Bir VM MPS, 6U (6HE) yüksekliğinde 19 inçlik bir rafda (84TE) yerleştirilebilir. olarak bilinir.VM600 sistem rafı. Bu rafın iki türü vardır: ABE040 ve ABE042. Bunlar raf montaj desteklerinin konumu haricinde aynıdır.

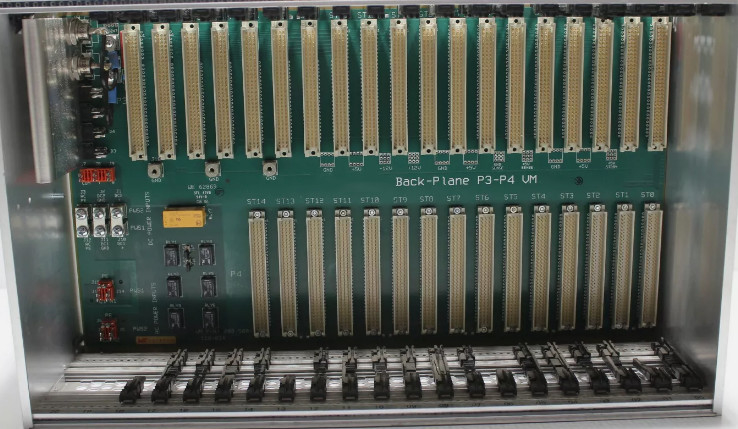

ABE040 bir ön kart kafesi ve bir arka kart kafesi içerir.

Rack'ın ön panelinin ve arka panelinin görünümü tamamen iki kart kafesine monte edilen kart türlerine bağlıdır.

Standart 19 inç rafın (ABE04x) arkasına yerleştirilen çoğu kart, kartın doğru yuvaya yerleştirilmesini sağlamak için elektronik bir anahtarlama mekanizması kullanır (örneğin,Rack'ın önündeki ilgili işlem kartının hemen arkasındaki yuvada)Bu IOC4T, IOC8T ve IRC4 kartlarını içerir.

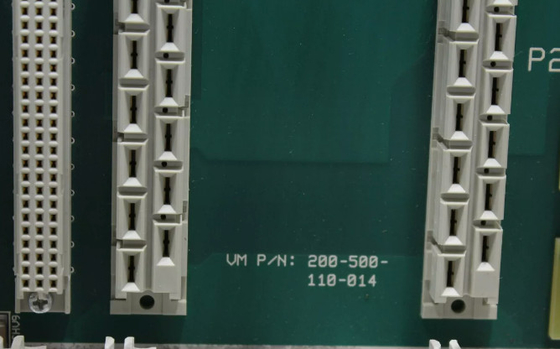

ABE04x raflarında, arka planın her yuvasında benzersiz, sabit kablolu 4 basamaklı ikili bir kod vardır

Bu elektronik anahtarlama mekanizmasını uygulayan kartlarda bir banka vardır. Mikro anahtarlarKartın bir slot numarasını atamak için kullanılabilir.Bu kod kartın slot numarası (adres) atama kayıtlarında (IOC4T, IOC8T veya IRC4) depolanır.

Her kart, slot numarasını rafın arka planında kodlanmış sabit kablolu slot numarasıyla karşılaştırır. Karşılaştırmanın sonucu genellikle kart panelindeki SLOT ERROR LED'de görüntülenir:

• Kodlar aynısa, LED yeşildir.

• Kodlar aynı değilse, LED kırmızıdır.
