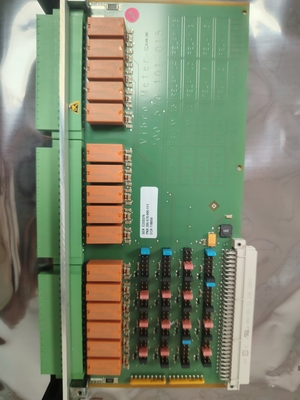

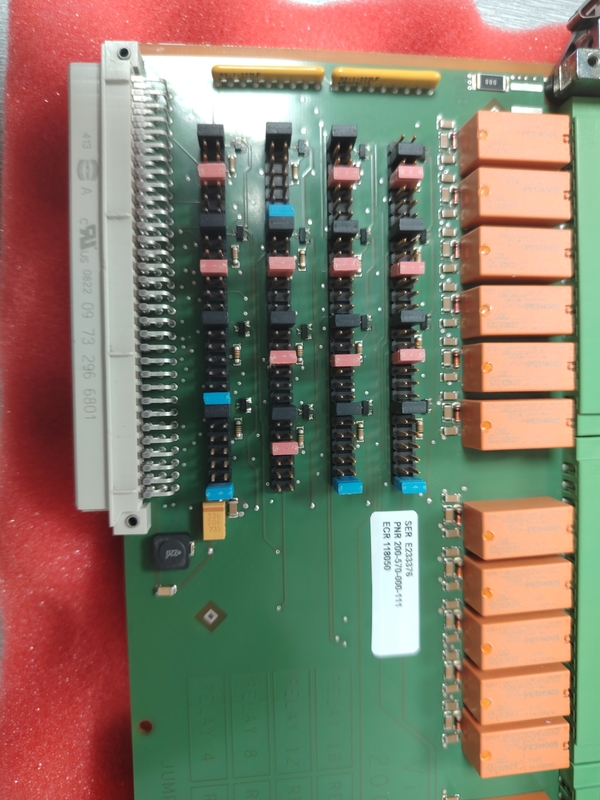

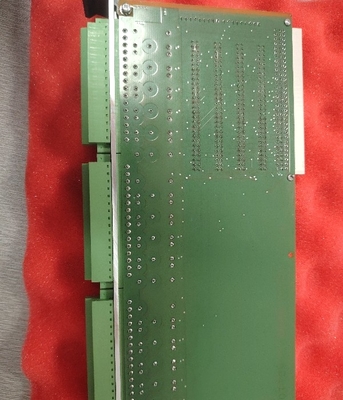

RLC16 200-570-000-111 Depoda bulunan röle kartı

RLC16 200-570-000-111Depoda bulunan röle kartı ESD sistem kartı

Ürün ayrıntıları:

Açıklama:

RLC16 paneli, 16 rölesinin her biri için üç vida terminaline sahiptir.

• NC ️ Normalde kapalı olan röle bağlantısı

• Hayır Normalde açık röle bağlantısı

• COM ¢ Ortak röle bağlantısı.

Her bireysel röle'nin gerçek davranışları, RLC16 kartındaki atlayanlara bağlıdır, örneğin bir röle, normal olarak enerjik olarak (NE) veya normal olarak enerjik olarak (NDE) yapılandırılabilir.

RLC16 paneli (rakın arkası) J1, J2 ve J3 olarak tanımlanan üç terminal şerit içerir.vida terminalleri ≤1 çapraz kesimi ile tel kabul edebilir.5 mm2.

Yanlış bağlantıyı önlemek için her soket ve çiftleşme bağlantısı mekanik bir anahtar sistemi ile donatılabilir.

RLC16, IOC4T ve IOC8T kartlarında yer alan (yerel) röleleri tamamlamak için kullanılır.

RLC16 kartı, bir VM sistem rafının yanlış yuvasına yerleştirilmesini önlemek için herhangi bir elektronik anahtarlama mekanizması içermez.Bunun nedeni RLC16'nın herhangi bir zekâ içermemesidir (yani, bir yapılandırma ile programlanmamıştır) ve bir kart çifti olarak çalışmaz (örneğin MPC4 / IOC4T veya AMC8 / IOC8T).

RLC16 kartları rafın hemen hemen her yuvasına yerleştirilebilir.yapılandırılmış bir sistemdeki bir RLC16 kartının gerçek yuva yeri, Açık Toplayıcı (OC) Otobüsü ve VM MPS sistem yapılandırmasının diğer ayrıntıları tarafından belirlenir..
