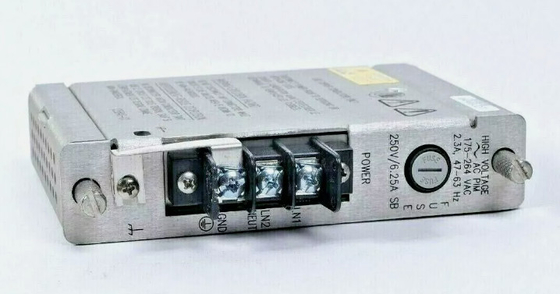

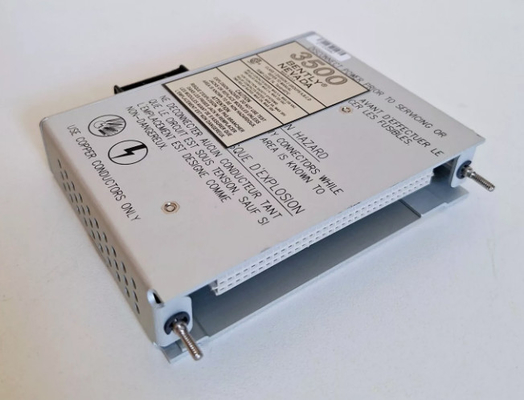

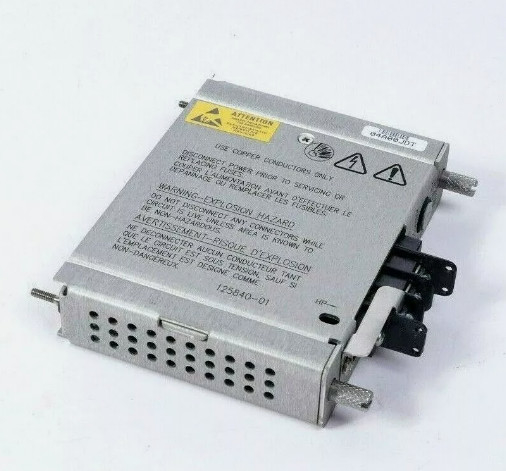

Bently Nevada 3500/15-02-02-00 125840-01 Güç kaynağı Yüksek Voltajlı AC Güç Giriş Modülü (PIM)

Bently Nevada 3500/15-02-02-00 125840-01 Güç kaynağı Yüksek Voltajlı AC Güç Giriş Modülü (PIM)

Ürün ayrıntıları:

Ek Bilgiler:

Açıklama:

3500 Sistemi, makine koruma uygulamaları için uygun sürekli, çevrimiçi izleme sağlar.ve Amerikan Petrol Enstitüsü'nün API 670 standardının bu tür sistemler için gereksinimlerini karşılamak için tasarlanmıştır.Sistemin modüler raf tabanlı tasarımı aşağıdaki bileşenleri içerir:

3500/05 Araç Rack (gerekli)

Bir veya iki 3500/15 Güç kaynağı (gerekli)

3500/22M Geçici Veri Arayüzü (TDI) Modülü (gerekli)

Bir veya daha fazla 3500/XX Monitor Modülü (gerekli)

Bir veya daha fazla 3500/32M (4 kanal) veya 3500/33 (16-kanal) röle modülü (iletilmelidir)

Bir veya iki 3500/25 Keyphasor* modülü (ihtiyaç duyulmaz)

Bir veya daha fazla 3500/92 İletişim Geçidi Modülü (ihtiyaç duyulmaz)

Giriş/çıkış (I/O) modülleri (gerekli)

3500/94M VGA Ekranı (ihtiyaçlı)

Tehlikeli alan tesisatları için iç veya dış içsel güvenlik engelleri veya galvanik izolatörler (iletilmez)

3500 Sistem Yapılandırma Yazılımı (gerekli) Sistem bileşenleri aşağıdaki bölümde ve kendi veri sayfalarında daha ayrıntılı şekilde tanımlanmıştır.

3500 Güç kaynağı yarı yükseklik modülleridir ve rafın sol tarafındaki özel olarak tasarlanmış yuvalara monte edilmelidir.3500 raf bir veya iki güç kaynağı (AC ve / veya DC herhangi bir kombinasyonu) içerebilir ve her iki kaynak da tam bir raf güç verebilirEğer kurulursa, ikinci güç kaynağı birincil güç kaynağı için yedek olarak çalışır.Alt yuvadaki güç, birincil güç olarak, üst yuvadaki güç ise yedek güç olarak çalışır.Güç kaynağı modüllerinin herhangi birini çıkarmak veya yerleştirmek, ikinci bir güç kaynağı kurulduğu sürece rafın çalışmasını bozamayacaktır.3500 güç kaynakları giriş voltajlarının geniş bir yelpazesi kabul ve diğer 3500 modülleri tarafından kullanılmak için kabul edilebilir voltajlar dönüştürür3500 Serisi Makine Koruma Sistemi ile aşağıdaki gibi üç güç kaynağı versiyonu mevcuttur:

• AC Gücü

• Yüksek voltajlı DC güç kaynağı

• Düşük voltajlı DC güç kaynağı

3500/15 Güç kaynağı, dünya çapında gerilim kaynaklarıyla uyumluluk sağlayan AC veya DC giriş gücü için sipariş edilebilir.3500 Rack tek bir kaynağından çalışabilir, veya ikili güç kaynağı, güç kesintisine dayanamayan durumlar için yedeklik sağlamak için kullanılabilir.

Çift güç kaynağı, en sol raf yuvasının üst ve alt konumlarında bulunur.Birincil (aşağı) güç kaynağı 120 Vac güçle çalışabilirken yedek (üst) güç kaynağı kesintisiz 24 Vdc kaynağından beslenebilir.

Her bir güç kaynağı teker teker tüm raf ve modüllerine güç sağlayabilir.alt güç kaynağı raf için birincil güç olarak çalışırken üst güç kaynağı yedek olarak çalışır., ana raf kaynağı arızalanırsa raf fonksiyonlarını kesmeden anında ve otomatik olarak çalışmaya hazır.

3500/15 Güç Tedarik Modülü, tüm çıkış voltajlarının özellikler içinde olup olmadığını belirlemesini sağlayan kendi kendini izleme işlevlerine sahiptir.Modül bunu güç kaynağı'nın ön panelinde yeşil bir Supply OK LED ile bildirir..

Veri sayfası bağlantısı:

3500-15 AC ve DC Güç Tedarikleri Veri Sayfası - 14153...
